Válvula de Vacío de molde Swap®


La válvula SWAP® le ofrece cambios de herramientas y moldes súper rápidos que le ahorran tiempo y dinero

Es un dispositivo simple y manual, que suministra agua de enfriamiento al molde durante el procesamiento o aire para purgar el agua del molde, las líneas de enfriamiento, los colectores de suministro y retorno antes del cambio de herramienta.

DESCARGAS DISPONIBLES

Válvula Smartflow SWAP - catálogo

Válvula Smartflow SWAP - instrucciones

Smartflow® - Catálogo general

La válvula Smarflow® SWAP®

Esquema de montaje
01. La válvula SWAP® le ofrece cambios de herramientas y moldes súper rápidos
02. AHORRE TIEMPO Y DINERO POR UTILIZAR La válvula SWAP®
Odoo - Prueba 1 de tres columnas

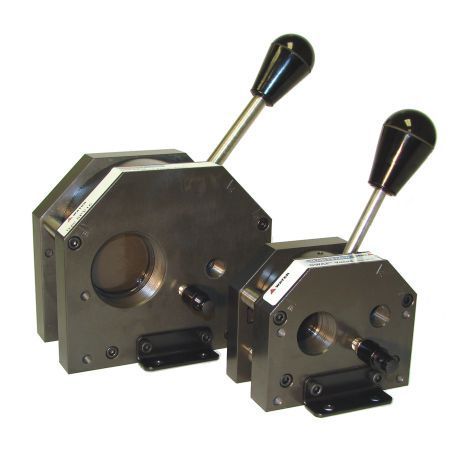

La válvula Smarflow® SWAP®

Es un dispositivo simple, seleccionable manualmente que suministra agua de enfriamiento al molde durante el procesamiento o aire para purgar el agua del molde, las líneas de enfriamiento, los colectores de suministro y retorno antes del cambio de herramienta.

La válvula de corte de 3 posiciones es un diseño probado.

Los topes de bola, con aproximadamente 15 libras de fuerza de arranque, retienen el mango del selector de válvula en la posición seleccionada (AGUA, PURGA o VENTILACIÓN).

Se debe instalar una válvula de retención incluida en la línea de retorno aguas abajo del múltiple de retorno para evitar el flujo de retorno al molde.

Más información y selección de productos

Se puede conectar la tubería al puerto de drenaje de ventilación manual para que el agua residual después del ciclo de purga se pueda drenar en un recipiente adecuado o en el drenaje del piso.

Un mecanismo de bloqueo opcional, con resorte en el conjunto del selector de válvula está disponible para moldeadores que requieren protección adicional contra movimientos accidentales de la válvula.

Aplicación:

La válvula de purga de moldes es ideal para enfriar líneas de suministro de agua de hasta 2 pulgadas BSP, en moldes cambiados con frecuencia en máquinas de moldeo por inyección de tonelaje pequeño a mediano.

Es permisible adaptar tamaños de línea de 3/4, 1 1/4, 1 1/2 y 2 pulgadas, proporcionando un flujo de agua de enfriamiento adecuado. El montaje típico es en el marco de la prensa o el marco de la puerta de seguridad. El montaje en cualquier superficie adecuada, como una platina, molde o soporte múltiple es aceptable.

Beneficios para el inyectador

Ahorro de tiempo: ahorre entre 15 y 20 minutos de tiempo improductivo de cambio de molde al eliminar las tareas de vaciar múltiples mangueras de suministro y retorno, además de limpiar derrames de agua.

Condición de la herramienta: Protege las herramientas de la acumulación de corrosión durante el tiempo de inactividad y el almacenamiento al evacuar el agua.

Línea de suministro Permite una identificación rápida de las líneas de suministro al observar qué colector está conectado a la válvula de purga de molde (MPV).

Cierre de agua: el MPV se cierra Suministre agua convenientemente cerca del control de la máquina, en lugar de con válvulas de bola convencionales en las gotas / elevadores de agua o en el colector de suministro, generalmente ubicados en el lado opuesto de la prensa.

Diseño de puerto completo: permite un flujo de agua de enfriamiento máximo con una caída de presión mínima.

Mantenimiento de seguridad: elimina la raíz de los accidentes alrededor de la prensa al mantener al personal y los pisos secos.

Bloqueo positivo opcional: elimina el movimiento accidental del mango del selector de válvula.


TIPOS DISPONIBLES

  • BB-W-SPV08B-A-A-N - 1" SWAP Valve - BSP(P) without locking pin

  • BB-W-SPV08B-L-A-N - 1" SWAP Valve - BSP(P) with locking pin

  • BB-W-SPV16B-A-A-N - 2" SWAP Valve - BSP(P) without locking pin

  • BB-W-SPV16B-L-A-N - 2" SWAP Valve - BSP(P) with locking pin

Odoo - Prueba 2 a tres columnas

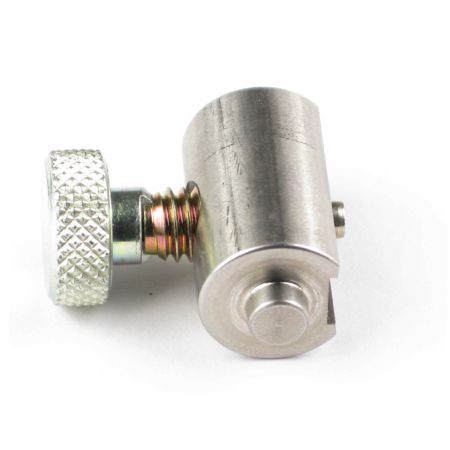

Kit de bloqueo de válvula SWAP (Kit)

Kit de bloqueo que se puede instalar en una válvula SWAP de 1 y 2 pulgadas existente.

Asegura que la válvula SWAP no se accione accidentalmente durante la producción.

TIPOS DISPONIBLES

  • BB-WS-PVLK-100 - SWAP Valve Parts - Lock Kit, 1" (includes lock body and spring-loaded knob)

  • BB-WS-PVLK-200 - SWAP Valve Parts - Lock Kit, 2" (includes lock body and spring-loaded knob)



Odoo - Prueba 3 a tres columnas

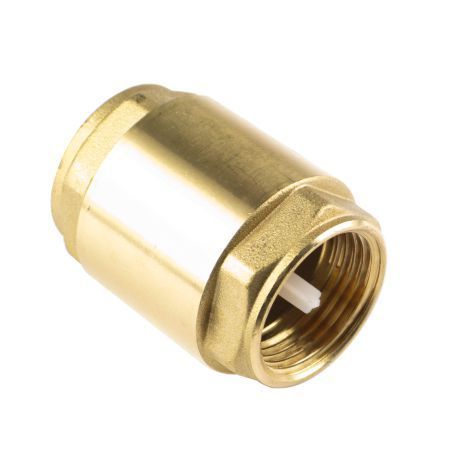

Válvulas antirretorno válvula Swap

  • Se pueden usar para muchas otras aplicaciones de agua

  • Válvulas de retención individuales de latón hembra x hembra, cargadas por resorte.

  • Puede montarse horizontal o verticalmente.

  • Los hilos son BSP (P) hembra paralela x BSP (P) hembra paralela.

  • Max. temperatura de trabajo : 110 ° C.

  • Max. presión de trabajo: 1 "a 16 bar; 2" a 10 bar Para agua caliente o fría.

  • Otros tamaños disponibles bajo pedido.

TIPOS DISPONIBLES

  • BB-WS-SPV-CV-10 - SWAP Valve Parts - In-Line Check Valve 1inch BSP(P) Female/Female

  • BB-WS-SPV-CV-20 - SWAP Valve Parts - In-Line Check Valve 2inch BSP(P) Female/Female

Pulse aquí para ver Precios y Tipos disponibles de las

Válvulas de Vacío de molde Swap®
