Boquillas mezcladoras OFS





OFS, su socio para la tecnología de filtración, mezcla y obturación o cierre

Las tolerancias más estrictas, la mejor calidad de la superficie de las piezas moldeadas garantizan menos residuos.

Una distribución de color homogénea le proporciona piezas plásticas sin rayas y reduce los costes de máster.





 DESCARGAS DISPONIBLES

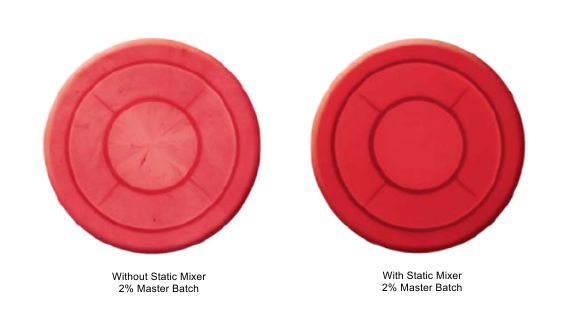

Ahorre hasta un 40% en masterbatches de colorantes


01. AHORRE DINERO (10-40%) UTILIZANDO NUESTRAS BOQUILLAS MEZCLADORAS PAPÉ
02. Reduce las manchas, rayas y zonas de escasa coloración
03. Baja el nº piezas defectuosas
Odoo - Prueba 1 de tres columnas

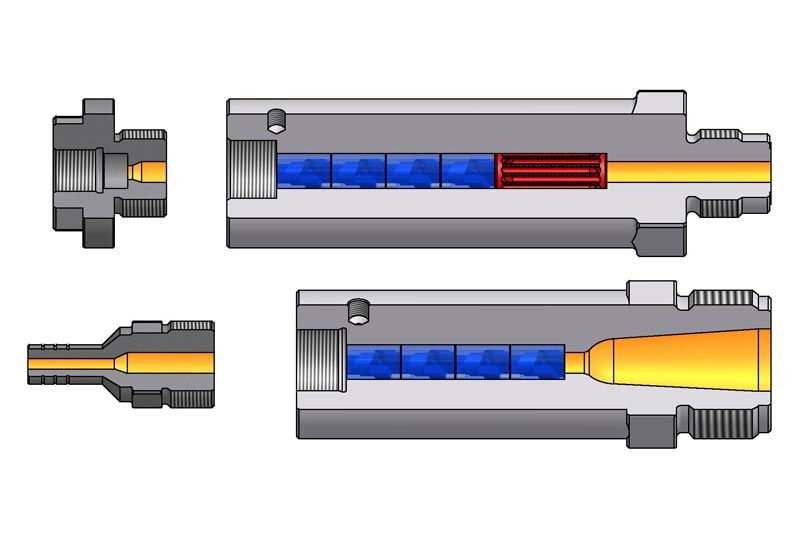

Boquilla mezcladora OFS tipo FMD

Se produce una homogeneización con el material a través de elementos mezcladores Las piezas moldeadas por inyección de alta calidad requieren una plastificación homogénea.

Además de la buena distribución del color y la temperatura, la distribución uniforme de aditivos como retardantes de llama y estabilizadores UV son las garantías para un producto de calidad. El alto rendimiento de mezcla de las boquillas de mezcla OFS conduce a ahorros en másters de color y otros aditivos gracias al mejor grado de cobertura.

Ideal para plásticos técnicos y sensibles al cizallamiento, como PA, POM, PC, PBT, ...

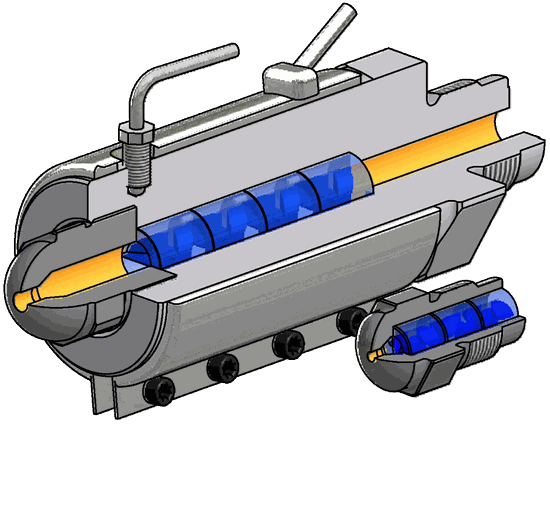

Mezclador estático FMD

El mezclador estático consiste en 4 elementos resistentes a la corrosión con alas dispuestas para mezclar el plástico fundido. Cada elemento está organizado para un sistema de mezcla completo fusionando varios elementos. Genera la homogeneidad deseada generar una fusión turbulento en capas que se extienden por la sección transversal del flujo.

Características

  • Por lo general 4 elementos mezcladores (3-6 veces posibles).

  • Totalmente desmontable → fácil limpieza.

  • Alta resistencia mecánica debido al sistema de anillo fundido (casi indestructible).

  • La base garantiza un montaje perfecto.

  • Se suministra la boquilla mezcladora con la resistencia y termopar

Ventajas

  • Fusión térmicamente homogénea.

  • Viscosidad uniforme del material fundido

  • Tolerancias más estrictas, mejor calidad de la superficie de las piezas moldeadas - menos desperdicio

  • Distribución homogénea del color: productos sin rayas y ahorros de masterbatches.

  • Amortización de la boquilla mezcladora en poco tiempo.

  • Homogeneización del material a través de capas exponenciales.

  • Cambio de material más rápido, ya que no hay esquinas muertas en el mezclador.

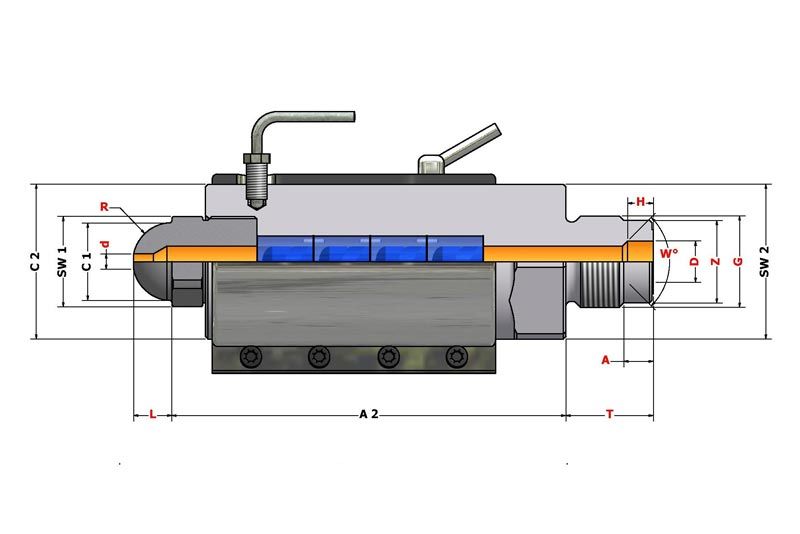

Dimensiones

Dimensiones  (mm)
FMD0/3 FMD0 FMDI FMDII FMDIII
Diámetro del tornillo mm hasta 35 hasta 35 30-75 70-130 desde 120
Presión de inyección máx bar 2000 2000 2000 2000 2000
Medición de longitud A2 54-96 122 128/148 148/168 215
Diámetro de la cabeza C1 - 24 30 30 30
Diámetro del cuerpo C2 - 45 60 60 60
Cabeza hexagonal SW1 - 27 32 32 32
Cuerpo hexagonal SW2 - 46 60 60 60

Otras opciones

Con función de cierre, Cabezal de boquilla con aproximación de inmersión, Cabezal de boquilla con rosca interna, Cuerpo de la boquilla con asiento de aguja, etc.

Odoo - Prueba 1 de tres columnas

Boquilla mezcladora OFS tipo XMD

Se produce una homogeneización con el material a través de capas exponenciales Las piezas moldeadas por inyección de alta calidad requieren una fusión térmicamente homogénea.

Además de la buena distribución del color y la temperatura, la distribución uniforme de aditivos como retardantes de llama y estabilizadores UV son las garantías para un producto de calidad. El alto rendimiento de mezcla de las boquillas de mezcla OFS conduce a ahorros en másters de color y otros aditivos gracias al mejor grado de cobertura.

Ideal para plásticos de masas y respetuosos con el cizallamiento, p. ej. PE, PP, PS, SAN,...

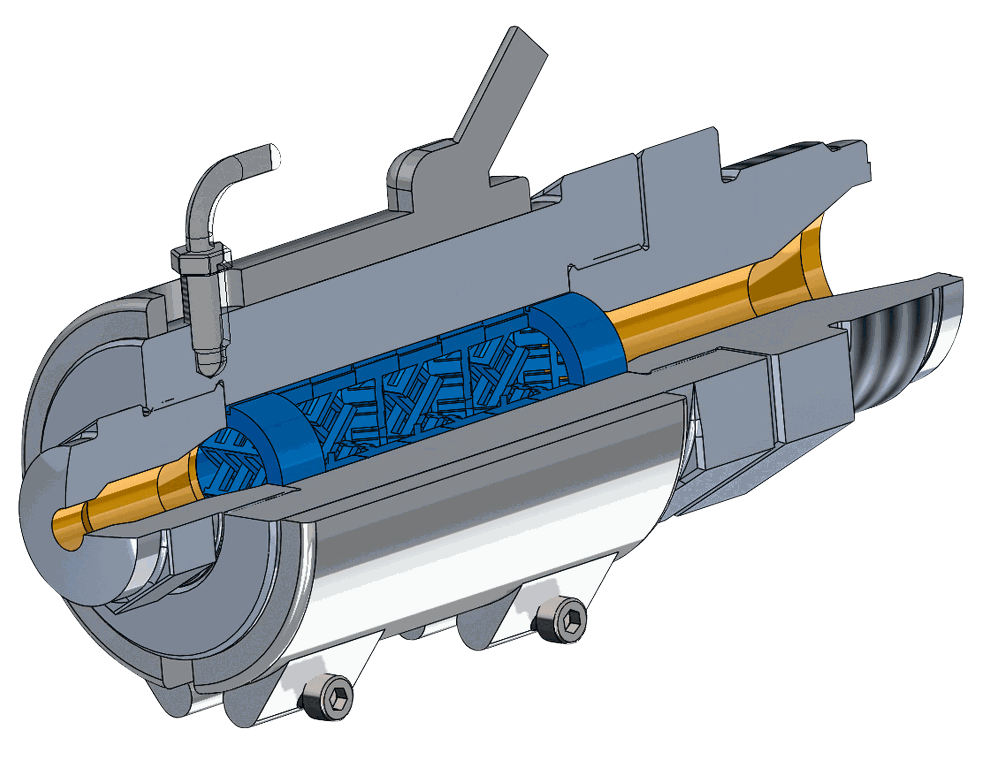

Mezclador estático XMD

El mezclador estático generalmente consta de 8 elementos con bandas especialmente dispuestas para producir una homogeneización óptima de la masa fundida. Cada elemento está diseñado de tal manera que se crea automáticamente un sistema de mezcla completo fusionando varios elementos. Al dividir y fusionar el flujo de fusión muchas veces, los materiales introducidos (lote, aditivos, ...) se mezclan de tal manera que se establece una fusión óptimamente homogénea en términos de concentración, temperatura, .... El tamaño y posiblemente el número diferente de elementos mezcladores requeridos depende de la aplicación, teniendo en cuenta el material a procesar, su índice de fluidez, el flujo de volumen y la presión de inyección.

Características

  • Por lo general 8 elementos mezcladores

  • Totalmente desmontable → fácil limpieza.

  • Fácil montaje / desmontaje mediante conexiones

  • La boquilla mezcladora incluye resistencia y termopar.

Ventajas

  • Fundición térmicamente homogénea.

  • Viscosidad uniforme de fusión, incluso con una alta proporción de regeneración.

  • Tolerancias más estrictas, mejor calidad de la superficie de las piezas moldeadas → menos rechazos.

  • Distribución homogénea del color → productos sin rayas, reducción de los costos de MasterBatch

  • Amortización del coste en poco tiempo.

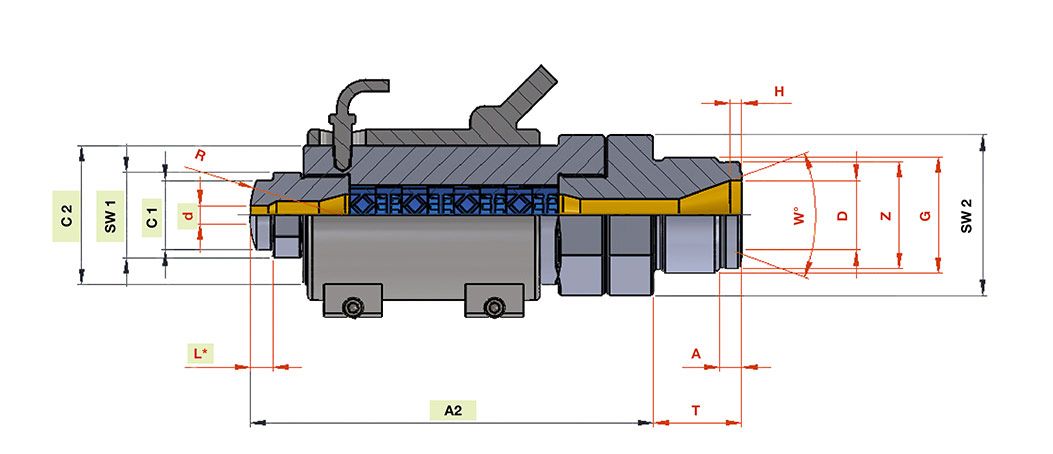

Dimensiones

Dimensiones  (mm)
XMD 12/8 XMD 18/8 XMD 22/8 XMD 27/8 XMD 33/8 XMD 40/8
Diámetro del tornillo mm 18-50 40-70 50-90 70-120 80-140 100-180
Presión de inyección máx bar 2000 2000 2000 2000 2000 2000
Longitud A2 116 175 190 225 280 310
Diámetro de la cabeza C1 24 30 30 30 40 40
Diámetro del cuerpo C2 50 60 60 60 80 80
Cabeza hexagonal SW1 27 32 32 32 60 60
Cuerpo hexagonal SW2 50 60 60 60 80 80


Otras opciones

Con función de cierre, Con filtración, Cabezal de boquilla, Con aproximación de inmersión, Cabezal de boquilla con rosca interna, Cuerpo de la boquilla con asiento de aguja, etc.
