Cortinas de molde IPS

Las cortinas de molde IPS Mould ShieldTM evitan que las piezas se dispersen aleatoriamente por la zona abierta del molde manteniéndolos en la “zona de recogida” deseada.

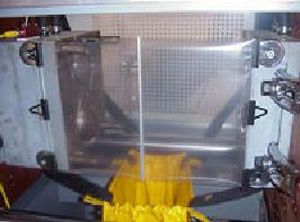

Las cortinas de molde están formadas por una cortina de plástico transparente que se ajusta a cualquier lado del molde mediante imanes.

Cuando el molde se abre y se cierra, la cortina de molde se extiende y se contrae para formar una cortina que evita que las piezas moldeadas caigan fuera de la zona de recogida.

El plástico transparente le permite observar la zona de molde y verificar la producción de piezas.

Tiene una expectativa de duración de uso de 3 millones de ciclos (como mínimo)

Las cortinas de molde se amortizan rápidamente gracias a una reducción de la suciedad y una mejor salida de la producción.

Como las cortinas de molde se colocan y retiran fácilmente cuando hace falta, se pueden trasladar rápidamente de una inyectora a otra para cumplir con las cambiantes demandas de producción, o simplemente quitarlas en segundos para fines de mantenimiento del equipo.

MEDIDAS Y TIPOS DISPONIBLES

  • SR-M-MS-020 - MS20 Mould Shield pack of two with magnets 20 x 60 cm

  • SR-M-MS-030 - MS30 Mould Shield pack of two with magnets 30 x 60 cm

  • SR-M-MS-040 - MS40 Mould Shield pack of two with magnets 40 x 60 cm

  • SR-M-MS-050 - MS50 Mould Shield pack of two with magnets 50 x 60 cm

  • SR-M-MS-060 - MS60 Mould Shield pack of two with magnets 60 x 60 cm

  • SR-M-MS-080 - MS80 Mould Shield pack of two with magnets 80 x 60 cm

  • SR-M-MS-100 - MS100 Mould Shield pack of two with magnets 100 x 60 cm

  • SR-M-MS-120 - MS120 Mould Shield pack of two with magnets 120 x 60 cm


DESCARGAS DISPONIBLES

Download IPS Product Handling Colour Brochure




Video de arriba:
Máquina Engel de 100 toneladas que funciona con un molde de 32 cavidades en un ciclo de 4,75 segundos. Se ha instalado una cortina modelo MS-40 y una guía de salida de piezas RMC-45. Esta máquina fabrica 18.189 piezas cada 24 horas. Antes de instalar la cortina y la guía, estaban perdiendo 480 piezas por día o un 2,64%. Desde la instalación de los productos IPS, la pérdida se ha reducido a 0.055%. Tienen 4 máquinas que funcionan con el mismo producto y funcionan las 24 horas. Estas 4 máquinas funcionan los 365 días del año. Antes de que se instalaran, la pérdida era superior a 93000 euros. Después, las pérdidas se redujeron a 19000 euros. Esto representa un ahorro anual de más de 74000 euros
.





CATACTERISTICAS PRINCIPALES
01. PUNTOS A FAVOR
  • Reduce el desperdicio

  • Elimina la contaminación

  • Aumente la productividad

  • Fácil instalación

  • Acceso rápido al molde

  • Se puede mover para otras inyectoras

02. MONTAJE
  • Las cortinas de moldes son fáciles de instalar y quitar.

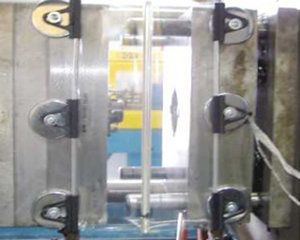

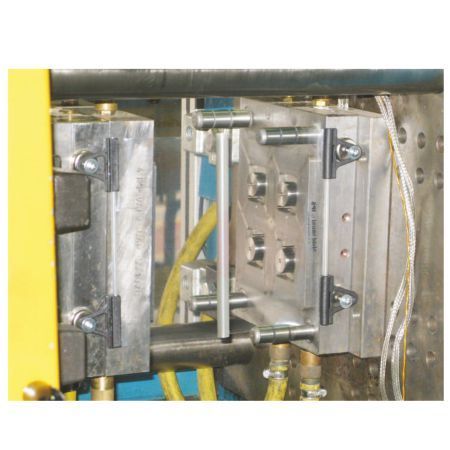

  • El imán se coloca en el borde exterior del molde La brida  de fijación del protector del molde se engancha en el poste de ubicación del imán

  • Para alturas de molde mayores, los protectores de moldes se pueden apilar uno encima del otro.

  • Instale un espaciador entre el imán y la cortina cuando utilice soplado de aire durante la apertura del molde (permitiendo que el aire ingrese en el vórtice que se crea y evite que la cortina se introduzca en el espacio abierto del molde)

03. EL KIT CONTIENE
  • 2 cortinas

  • Accesorios de montaje

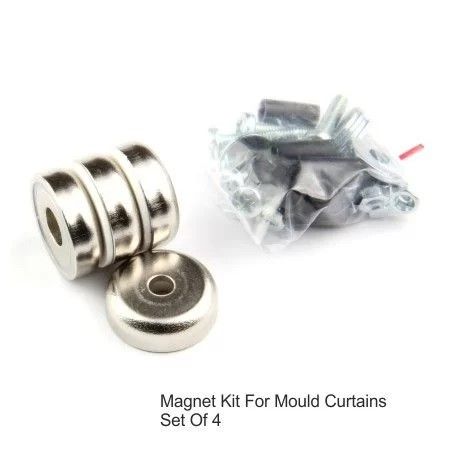

  • Número requerido de imanes de fijación para el tamaño del molde

Pulse aquí para ver Precios y tipos disponibles de las

cortinas de molde IPS
