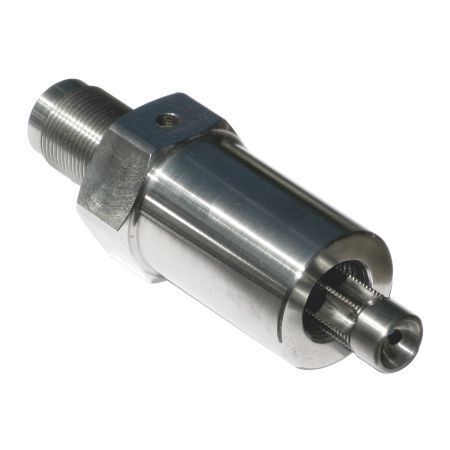

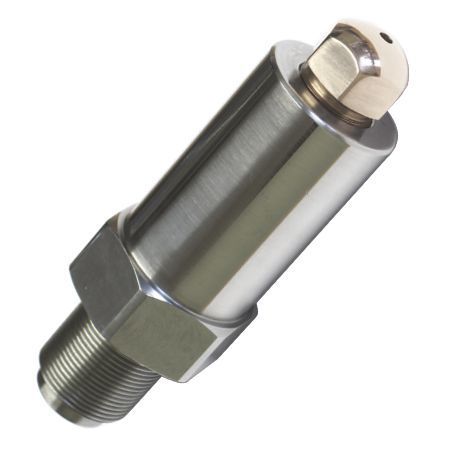

Acoplamientos intercambiables



Los acoplamientos de boquillas intercambiables de PAPÉ le permitirán ahorrar tiempo y dinero en el mantenimiento de sus máquinas.

Tenemos en stock cientos de cuerpos de boquillas a medio fabricar que se pueden terminar con los requisitos de su máquina, normalmente con rápida entrega.

Acero de cromo vanadium de alta calidad.

Más 30 años de experiencia y un servicio rápido, gracias al gran surtido de boquillas intercambiables en stock.

Le proporcionará un ahorro importante una vez estandarizadas las boquillas, collarines de calentamiento y termopares.

  • Reduzca los costes añadidos con los cambios de molde y estandarice sus máquinas

  • Un solo acoplamiento para todos los trabajos, simplemente cambie la boquilla.

  • Los termopares y collarines de calentamiento se quedan en su sitio.

  • Rápida entrega.

  • Acero especial tratado para lograr una mayor duración

  • Cualquier cuerpo de boquilla desde Ø 30mm a 60mm.

  • Estilo Universal.

  • Estilo Poliamida.

  • Estilo ABS / PVC.

  • Pasaje interno Universal / Poliamida de 12,7mm.

  • Adaptado a los acoplamientos de boquillas intercambiables de PAPÉ.

  • Cualquier largo de boquilla lo fabricamos a medida.

  • Cualquier hexágono.

DESCARGAS DISPONIBLES

Plano acoplamientos intercambiables


Medidas estándares
Fabricamos acoplamientos intercambiables de todas las marcas del mercado:

Arburg Battenfeld Billion Biraghi Borche Hsong Cincinatti Demag DK Engel Bucher Fanuc Ferromatik Fortune Haitian Husky JSW Kawaguchi Klockner Maffei Metalmec Bossi Netstal Nissei Nozzle Oima Sandretto Reed Stubbe Toshiba Toyo Dorn
01. ahorre tiempo y dinero en el mantenimiento de sus máquinas
02. ahorro importante por estandarización de las boquillas, collarines de calentamiento y termopares.
03. Un solo acoplamiento para todos los trabajos, simplemente cambie la boquilla
Odoo - Prueba 1 de tres columnas

Acoplamientos intercambiables ARBURG

Rosca Apertura trasera
Ref, Modelo máquina
24x1.5 1/2" AW 24/1.5mm R/H 10mm R/O
24x1.5 1/2" AX 80
36x2 (R/H) 12mm ACD 200T
36x2 L/H 22mm ACCL L/H rosca
36x2 22mm ACC
45x1.5 22mm AC 35
45x1.5 (L/H) 25 or 30mm AH
45x2 (L/H) 20mm ACH
45x2 (L/H) 22mm AB
45x2 (L/H) 25 or 30mm AD confimar fin de la rosca dia 41 o 42
45x2 (L/H) 30mm AE
50x2 30mm AV
50x2 (L/H) 35mm AG
52x2 35mm ACE
55x2 (L/H) 40mm AI
55x2 (L/H) 40mm AIG 8mm fin rosca 100T 420C
Odoo - Prueba 2 a tres columnas

Acoplamientos intercambiables BATTENFELD

Rosca Apertura trasera Ref, Modelo máquina
32x2 21mm GO 50/20 BSK 170/60 750/300
35x2 12mm BTG
35x2 1/2" BT Confirmar T/L
35x2 18mm BTE 350 Plus 250/50 confirmar T/L
35x2 20mm BM
35x2 21mm GP 50 300 75HK BSKM100 BA500 BA750 BA46 170 BK850 300 BA950/300
35x2 21mm BG 100 160 225 300 50/20
35x2 22mm BE 650/300 Plus 250
35x2 25mm GM BA230 Plus 250 BSKM45/20 15HK
40x2 1/2" BP
40x2 21mm BZZ
40x2 25mm BB BSKM400 350 525 25HK 800/2205 800/2500 BA1600/630
40x2 T/L 24 30mm BU BSKM 30-50 Plus 350
50x2 1/2" BTD
50x2 26mm BTC
65x3 48mm BTL BSKM 750 1200 1500 5000
65x3 2" BL
Odoo - Prueba 3 a tres columnas

Acoplamientos intercambiables BILLION

Rosca Apertura trasera Ref, Modelo máquina
30x2 14mm BJL
30x2 21mm BJC 140T
35x1.5 27mm BJB
40x2 20mm BJX H1295/300TP
60x3 25mm BJP
65x3 25mm BJG
Odoo - Prueba 1 de tres columnas

Acoplamientos intercambiables DEMAG

Rosca Apertura trasera Ref, Modelo máquina
24x1.5 1/2" DND
24x1.5 9mm DKA DK24/1.5 9mm apertura
33x2 20mm DL D55 1992
40x2 14mm DNJ ET25
40x3 1/2" DO
45x3 T/L 44 25mm DJ NG111
45x3 30mm DNE
48x1.5 25mm DNC
60x2 30mm DC 240-165/F
60x3 25mm DN ET200-840 175 D150 D210 D250 NC111
60x3 26mm DZ 150-610
60x3 31mm DG
60x3 32mm DM
60x3 40mm DK D360 390 NC111
Odoo - Prueba 2 a tres columnas

Acoplamientos intercambiables ENGEL

Rosca Apertura trasera Ref, Modelo máquina
7/8Unf 1/2" EOD
28x1.5 1/2" EU 200/50 450/150 150/40
30x2 10mm EOO
1 1/4"-10 18mm EOE
32x2.5 20mm ET
35x2 16mm EB ES50
36x1.5 22mm EN 40/17
40x2 24mm EJ 100T ES300 100
45x3 19mm EE WS1300 200-250 650-1050 740-940 1340 1350
45x3 20mm ED 90
45x3 32mm EO 350/150
45x3 34mm EOG
1 3/4"-8 3/4" PMS
55x3 35mm EX ES2000/350N
64x2 42mm EZ 650T
64x4 42mm EOQ ES4550/700
Odoo - Prueba 3 a tres columnas

Acoplamientos intercambiables FANUC

Rosca Apertura trasera Ref, Notas
24x2 13mm FANA 125, 150 Y 175 mm
36x4 16mm FANB 125, 150 Y 175 mm
Odoo - Prueba 1 de tres columnas

Acoplamientos intercambiables FERROMATIK

Rosca Apertura trasera Ref, Notas
24x2 13mm FANA 125, 150 Y 175 mm
36x4 16mm FANB 125, 150 Y 175 mm
Odoo - Prueba 2 a tres columnas

Acoplamientos intercambiables HAITIAN

Rosca Apertura trasera Ref, Longitud (mm)
40X2 25mm KMG 150
Odoo - Prueba 3 a tres columnas

Acoplamientos intercambiables HUSKY

Longitud (mm) Part No
125 HJ5
175 HJ7
Odoo - Prueba 1 de tres columnas

Acoplamientos intercambiables JSW

Rosca Apertura trasera Ref. Longitud
55x3 1/2" JG 125 mm, 150 mm
55x3 20mm JE 125 mm
Odoo - Prueba 2 a tres columnas

Acoplamientos intercambiables KRAUSS MAFFEI

Rosca Apertura trasera Ref. Modelo máquina
1" BSW 1/2" KNB
1 3/4"-8 19mm SN
45x2 16 or 18mm KJ KM500 4350B 800 5600
45x2 18mm KNQ
45x2 20mm KND KM350 1650B
45x3 26mm KNF KM265
48x3 hembra 12mm KE KM150 250 KM90 340B
48x3 Macho 32mm KNL KM65/220/C2
55x3 33mm KN
58x3 45mm KNI KHS80
70x3 Female 20mm KG
Odoo - Prueba 3 a tres columnas

Acoplamientos intercambiables NEGRI BOSSI entre 61 mm - 74 mm

Rosca Apertura trasera Ref. Modelo máquina
64x2 40mm NHU 100 150TEC
64x2 45mm NHJ 150TEC
64x2 38mm NV 90T
64x2 T/L 55 34mm NE 345 360
64x3 T/L41 34mm NK 210SV B330 300T 250 260 150TEC 300TEC 350 80 400
64x3 T/L60 34mm NKL 250SV 300 400 400TEC
64x3 T/L 57 35mm NHZ 100 80 80SV ELEOS80-120
64x3 T/L 45 35mm NEO EOS70-180
64x3 40mm NHO 80 80SV 100 V110 NB150TEC ELEOS80-120
64x3 42mm NHC 210 270 400 480 520 530 550 600 650 700 720 800 950
64x3 Taper Seat 42mm NHCU NB700
64x3 T/L61 45mm NEL 80SV V160
64x3 45mm NF NB150TEC
64x3 Taper Seat 45mm NFU
64x3 45mm NFV 64X3 45mm R/O 57mm T/L
70x2 45mm SJ
70x3 45mm NHH 100SV 150 150SV 210TEC
70x3 52mm NHW 100SV 150 150SV 210TEC
74x2 55mm NHG NB130




Odoo - Prueba 1 de tres columnas

Acoplamientos intercambiables NEGRI BOSSI hasta 60 mm

Rosca Apertura trasera Ref. Modelo máquina
30x1.5 19mm NZZ V17-110
35x1.5 16mm NHB
40x2 20mm NXB 25/40
40x2 22mm NHL V2-18FA
40x2 27mm NP
40x2 28mm NL V22/175FA 190 210 250TEC
48x2 19mm NGZ
48x2 25mm NHM 40T
48x2 28mm NM 25, 40
52x2.5 28mm GC 60T
52x3 19mm NHD 60T
58x2 30mm NHY 100TEC
58x3 30mm NHF NB80
58x3 32mm NHN NB62 V55 V70 EOS70-180
58x3 35mm NHBZ V55
58x3 38mm NH NB62 V7 9FA
Odoo - Prueba 2 a tres columnas

Acoplamientos intercambiables NETSTAL

Rosca Apertura trasera Ref. Modelo máquina
1 1/4"-12 19mm NZ
48X3 13mm NFT
48X3 32mm NU 140 75
56X3 32mm NOZ 150 300 140T 83
56X3 42mm NFE 140 150 300 Upsized Barrel
Odoo - Prueba 3 a tres columnas

Acoplamientos intercambiables SANDRETTO

Rosca Apertura trasera Ref. Modelo máquina
48x3 24mm SBK Micro 24mm screw
48x3 30mm SY New Series 8
48x3 36mm SBS Series 6 taper seat
50x3 32mm SBM Micro 32mm Screw
50x3 36mm SBI Micro 36mm Screw
50x3 32mm SBG Micro 32 full spear 8 deg
50x3 35mm SQ New Series 8
50x3 Taper Seat 35mm SK 135T 95B Series 7 170T
50x4 35mm SBF 2GV50
55x3 40mm SPN Series 7 7gv 60/200 taper seat
55x4 35mm SR Series 9
76x3 60mm SBD was SZZ
85x3 55mm SBP Mega
85x3 60mm SBB S8
85x3 70mm SBC S7
105x4 80mm SHH S8 1000

Pulse aquí para ver Precios y tipos disponibles de los

Acoplamientos intercambiables Papé
