Atemperadores/Termorreguladores

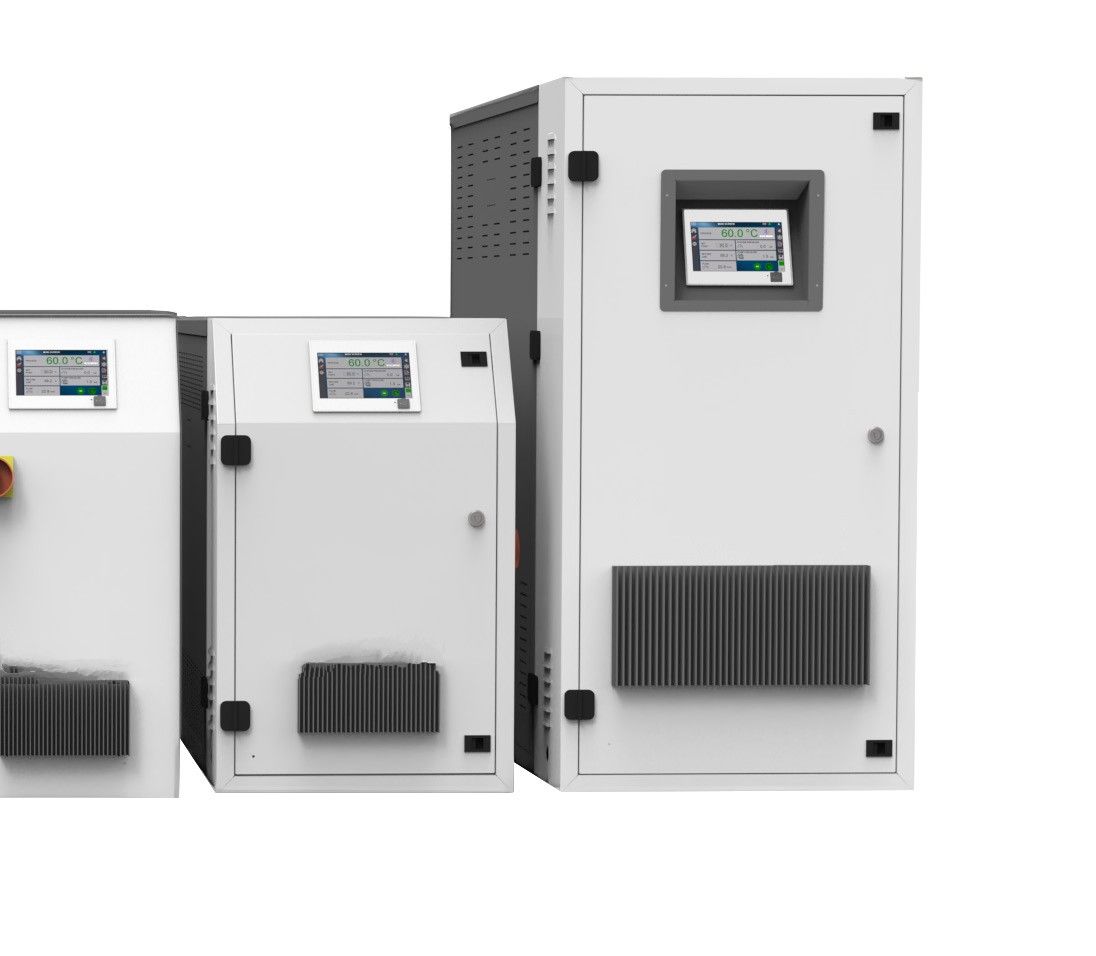

Nuestros atemperadores ATMTR smart series es el nuevo estándar en la tecnología de atemperación para el moldeo por inyección de plástico.

Nuestros termorreguladores están preparados para trabajar en la industria 4.0

Son dos las familias de atemperadores disponibles:

  • Agua de 25°C hasta 180°C con potencias de calefacción de 3 a 72kw.

  • Aceite hasta 300°C con potencias de calefacción de 6 a 72kw.

Trabajar con agua ofrece ventajas especialmente a altas temperaturas, su rendimiento en la transferencia de calor mucho mejor que el aceite. También ventajas desde un punto de vista ecológico.

Trabajar con aceite hasta 300°C es necesario cuando la temperatura de trabajo ha de ser superior a los 180ºC que ofrecemos con los equipos de agua.

A diferencia del agua el aceite tiene mucha más estabilidad térmica.

Los componentes de alta calidad, resistentes a la corrosión, ofrecen un funcionamiento con muy poco desgaste, fiabilidad y bajo mantenimiento para el control de la temperatura durante la inyección.

DESCARGAS DISPONIBLES

 Atemperadores - catálogo

 Catálogo general Fratelli Virginio

Detalle interno del equipo



01. Disponemos de atemperadores de agua de 25ºC hasta 180ºC y de aceite hasta 300ºC
02. poco desgaste, fiabilidad y bajo mantenimiento para el control de la temperatura durante la inyección

Atemperadores de agua 90ºC - Depósito abierto

Odoo - Prueba 1 de tres columnas

ATEMPERADOR ATMTR SMART AGUA 90ºC - depósito 12 lit. - bomba estándar 60 lit/min. 3,8 bar - 380V/3/50 Hz

Características técnicas:

  • Control electrónico PID de la temperatura en calefacción y refrigeración

  • Bomba, posibilidad de trabajar en presión y depresión

  • Detección rotura mangueras de proceso

  • Control rotura de termopar

  • Depósito y resistencias fabricados en acero inoxidable

  • Sistema de refrigeración indirecto

  • Sensor de nivel por electrodo

  • Carga de agua automática

  • Termostato de seguridad

  • Alarma acústica

Tipos disponibles

  • AT-TM 12-90 P3: TCU agua 3 kW

  • AT-TM 12-90 P6: TCU agua 6 kW

  • AT-TM 12-90 P9 TCU agua 9 kW

Equipamiento estándar del equipo

  • Termostato de seguridad

  • Alarma acústica

  • Cable de alimentación eléctrica

  • Depósito en acero inoxidable

  • Resistencias en acero inoxidable

  • Sensor de nivel en acero inoxidabe

  • Termopar en acero inoxidable

Opciones

  • Interface TTY 20mA / RS485

    Input/Output temperature 4...20mA

  • Relés de estado sólido

  • Transductor de presión

  • Lectura de caudal

  • Bomba max. 60 lit/min. max 5,8 bar (sustitución)

  • Vaciado del molde

  • By pass

  • Manómetro

  • Intercambiador de 20 placas (sustitución)

  • Intercambiador de 40 placas (sustitución)

  • Termopar en el retorno

  • Bomba max. 60 lit/min. max 3,8 bar en acero inoxidable (sustitución)

  • Bomba max. 60 lit/min. max 5,8 bar en acero inoxidable (sustitución)

Odoo - Prueba 1 de tres columnas

ATEMPERADOR ATMTR SMART AGUA 90ºC - depósito 20 lit. - bomba  estándar  60 lit/min. 3,8 bars - 380V/3/50 Hz

Características técnicas:

  • Control electrónico PID de la temperatura en calefacción y refrigeración

  • Bomba, posibilidad de trabajar en presión y depresión

  • Detección rotura mangueras de proceso

  • Control rotura de termopar

  • Depósito y resistencias fabricados en acero inoxidable

  • Sistema de refrigeración indirecto

  • Sensor de nivel por electrodo

  • Carga de agua automática

  • Termostato de seguridad

  • Alarma acústica

Tipos disponibles

  • AT-TM 20-90 P6 TCU agua 6 kW

  • AT-TM 20-90 P9 TCU agua 9 kW

  • AT-TM 20-90 P12 TCU agua 12 kW

  • AT-TM 20-90 P18 TCU agua 18 kW

Equipamiento estándar del equipo

  • Relés de estado sólido

  • Termostato de seguridad

  • Alarma acústica

  • Cable de alimentación eléctrica

  • Depósito en acero inoxidable

  • Resistencias en acero inoxidable

  • Sensor de nivel en acero inoxidabe

  • Termopar en acero inoxidable

Opciones

  • Interface TTY 20mA / RS485

  • Input/Output temperature 4...20mA

  • Transductor de presión

  • Lectura de caudal hasta 85 lit/min

  • Bomba max. 60 lit/min. max 5,8 bar (sustitución)

  • Bomba max. 70 lit/min. max 5,8 bar (sustitución)

  • Vaciado del molde

  • By pass

  • Manómetro

  • Intercambiador de 20 placas (sustitución)

  • Intercambiador de 40 placas (sustitución)

  • Termopar en el retorno

Odoo - Prueba 1 de tres columnas

ATEMPERADOR ATMTR SMART AGUA 90ºC - depósito 35 lit. - bomba standard 60 lit/min. 3,8 bars - 380V/3/50 Hz

Características técnicas:

  • Control electrónico PID de la temperatura en calefacción y refrigeración

  • Bomba, posibilidad de trabajar en presión y depresión

  • Detección rotura mangueras de proceso

  • Control rotura de termopar

  • Depósito y resistencias fabricados en acero inoxidable

  • Sistema de refrigeración indirecto

  • Sensor de nivel por electrodo

  • Carga de agua automática

  • Termostato de seguridad

  • Alarma acústica

Tipos disponibles

  • AT-TM 35-90 P18 TCU agua 18 kW

  • AT-TM 35-90 P24 TCU agua 24 kW

  • AT-TM 35-90 P30 TCU agua 30 kW

Equipamiento estándar del equipo

  • Relés de estado sólido

  • Termostato de seguridad

  • Alarma acústica

  • Cable de alimentación eléctrica

  • Depósito en acero inoxidable

  • Resistencias en acero inoxidable

  • Sensor de nivel en acero inoxidabe

  • Termopar en acero inoxidable

Opciones

  • Interface TTY 20mA / RS485

  • Input/Output temperature 4...20mA

  • Transductor de presión

  • Lectura de caudal para bombas hasta 60 lit/min

  • Lectura de caudal para bombas hasta 85 lit/min

  • Lectura de caudal para bombas hasta 200 lit/min

  • Bomba max. 60 lit/min. max 5,8 bar (sustitución)

  • Bomba max. 70 lit/min. max 5,8 bar (sustitución)

  • Bomba max. 200 lit/min. max 5,8 bar (sustitución)

  • Vaciado de molde para bombas 60 lit/min

    Vaciado de molde para bombas 200 lit/min

  • By pass

  • Manómetro

  • Intercambiador de 20 placas (sustitución)

  • Intercambiador de 40 placas (sustitución)

  • Kit intercambiador de 235 kw solo para equipos con bomba 200 lit/min (substitución serpentÍn). Intercambiador Swep B12MTx30 4x11/4" + electroválvula 1"+ latiguillos WF20 x 400 WF20 x 600

  • Termopar en el retorno

Atemperadores de agua 90ºC/120ºC - Agua presurizada de refrigeración directa

Odoo - Prueba 1 de tres columnas

ATEMPERADOR ATMTR SMART AGUA 90ºC - bomba standard 200 lit/min. 2,3 bars - 380V/3/50 Hz

Características técnicas:

  • Control electrónico PID de la temperatura en calefacción y refrigeración

  • Bomba, posibilidad de trabajar en presión y depresión

  • Detección rotura mangueras de proceso

  • Control rotura de termopar

  • Depósito y resistencias fabricados en acero inoxidable

  • Sistema de refrigeración indirecto

  • Sensor de nivel por electrodo

  • Carga de agua automática

  • Termostato de seguridad

  • Alarma acústica

Tipos disponibles

  • AT-TM 90 D9 TCU agua refrigeración directa 90ºC 9 kW

  • AT-TM 90 D16 TCU agua refrigeración directa 90ºC 16 kW

Equipamiento estándar del equipo

  • Relés de estado sólido

  • Termostato de seguridad

  • Manómetro

  • By pass

  • Alarma acústica

  • Cable de alimentación eléctrica

  • Depósito en acero inoxidable

  • Resistencias en acero inoxidable

  • Sensor de nivel en acero inoxidabe

  • Termopar en acero inoxidable

Opciones

  • Interface TTY 20mA / RS485

  • Input/Output temperature 4...20mA

  • Transductor de presión

  • Lectura de caudal

  • Termopar en el retorno

Odoo - Prueba 1 de tres columnas

ATEMPERADOR ATMTR SMART AGUA 120ºC - bomba standard 200 lit/min. 2,3 bars - 380V/3/50 Hz

Características técnicas:

  • Control electrónico PID de la temperatura en calefacción y refrigeración

  • Bomba, posibilidad de trabajar en presión y depresión

  • Detección rotura mangueras de proceso

  • Control rotura de termopar

  • Depósito y resistencias fabricados en acero inoxidable

  • Sistema de refrigeración indirecto

  • Sensor de nivel por electrodo

  • Carga de agua automática

  • Termostato de seguridad

  • Alarma acústica

Tipos disponibles

  • AT-TM 120 D9 TCU agua refrigeración directa 120ºC 9 kW

  • TM 120 D16 TCU agua refrigeración directa 120ºC 16 kW

Equipamiento estándar del equipo

  • Relés de estado sólido

  • Termostato de seguridad

  • Manómetro

  • By pass

  • Alarma acústica

  • Cable de alimentación eléctrica

  • Depósito en acero inoxidable

  • Resistencias en acero inoxidable

  • Sensor de nivel en acero inoxidabe

  • Termopar en acero inoxidable

Opciones

  • Interface TTY 20mA / RS485

  • Input/Output temperature 4...20mA

  • Transductor de presión

  • Lectura de caudal

  • Termopar en el retorno

Atemperadores de agua 90ºC/120ºC - Agua presurizada de refrigeración indirecta

Odoo - Prueba 1 de tres columnas

ATEMPERADOR ATMTR SMART AGUA 140 o 150°C - Bomba 200 lit/min 2,3 bar para 140ºC y bomba magnética 40 lit/min. 5 bars para 150ºC

Características técnicas:

  • Control electrónico PID de la temperatura en calefacción y refrigeración

  • Bomba, posibilidad de trabajar en presión y depresión

  • Detección rotura mangueras de proceso

  • Control rotura de termopar

  • Depósito y resistencias fabricados en acero inoxidable

  • Sistema de refrigeración indirecto

  • Sensor de nivel por electrodo

  • Carga de agua automática

  • Termostato de seguridad

  • Alarma acústica

Tipos disponibles

  • AT-TM 140 IN 9 TCU agua refrigeración indirecta 140ºC 9 kW

  • AT-TM 150 IN9 TCU agua refrigeración indirecta 150ºC 9 kW

  • AT-TM 150 IN16 TCU agua refrigeración indirecta 150ºC 16 kW

Equipamiento estándar del equipo

  • Relés de estado sólido

  • Termostato de seguridad

  • Manómetro

  • By pass

  • Alarma acústica

  • Cable de alimentación eléctrica

  • Depósito en acero inoxidable

  • Resistencias en acero inoxidable

  • Sensor de nivel en acero inoxidabe

  • Termopar en acero inoxidable

Opciones

  • Interface TTY 20mA / RS485

  • Input/Output temperature 4...20mA

  • Transductor de presión

  • Lectura de caudal

  • Bomba magnética 60 lit/min 6 bar (solo para TM 150 )

  • Intercambiador de 20 placas (sustitución del estándar)

  • Intercambiador de 40 placas (sustitución del estándar)

  • Termopar en el retorno

Odoo - Prueba 1 de tres columnas

ATEMPERADOR ATMTR SMART AGUA  160°C - Bomba standard 60 lit/min. 6 bars - 380V/3/50 Hz

Características técnicas:

  • Control electrónico PID de la temperatura en calefacción y refrigeración

  • Bomba, posibilidad de trabajar en presión y depresión

  • Detección rotura mangueras de proceso

  • Control rotura de termopar

  • Depósito y resistencias fabricados en acero inoxidable

  • Sistema de refrigeración indirecto

  • Sensor de nivel por electrodo

  • Carga de agua automática

  • Termostato de seguridad

  • Alarma acústica

Tipos disponibles

  • AT-TM 160 IN9 TCU agua refrigeración indirecta 160ºC 9 kW

Equipamiento estándar del equipo

  • Relés de estado sólido

  • Termostato de seguridad

  • Manómetro

  • By pass

  • Alarma acústica

  • Cable de alimentación eléctrica

  • Depósito en acero inoxidable

  • Resistencias en acero inoxidable

  • Sensor de nivel en acero inoxidabe

  • Termopar en acero inoxidable

Opciones

  • Interface TTY 20mA / RS485

  • Input/Output temperature 4...20mA

  • Transductor de presión

  • Lectura de caudal

  • Bomba magnética 60 lit/min 6 bar (solo para TM 150 )

  • Intercambiador de 20 placas (sustitución del estándar)

  • Intercambiador de 40 placas (sustitución del estándar)

  • Termopar en el retorno

Atemperadores de Aceite 200ºC

Odoo - Prueba 1 de tres columnas

ATEMPERADOR ATMTR SMART Aceite max. 200°C - depósito 20 lit. - Bomba standard 60 lit/min. 3,8 bars - 380v/3/50Hz

Características técnicas:

  • Control electrónico PID de la temperatura en calefacción y refrigeración

  • Bomba, posibilidad de trabajar en presión y depresión

  • Detección rotura mangueras de proceso

  • Control rotura de termopar

  • Depósito y resistencias fabricados en acero inoxidable

  • Sistema de refrigeración indirecto

  • Sensor de nivel por electrodo

  • Carga de agua automática

  • Termostato de seguridad

  • Alarma acústica

Tipos disponibles

  • AT-TM 20-200 P6 TCU aceite 6 kW

  • AT-TM 20-200 P9 TCU aceite 9 kW

Equipamiento estándar del equipo

  • Relés de estado sólido

  • Termostato de seguridad

  • Alarma acústica

  • Cable de alimentación eléctrica

  • Depósito en acero inoxidable

  • Resistencias en acero inoxidable

  • Sensor de nivel en acero inoxidabe

  • Termopar en acero inoxidable

Opciones

  • Interface TTY 20mA / RS485

  • Input/Output temperature 4...20mA

  • Transductor de presión

  • Lectura de caudal para bombas hasta 60 lit/min

  • Lectura de caudal para bombas hasta 70 lit/min

  • Bomba max. 60 lit/min. max 5,8 bar (sustitución)

  • Bomba max. 70 lit/min. max 5,8 bar (sustitución)

  • By pass

  • Manómetro

  • Termopar en el retorno

Odoo - Prueba 1 de tres columnas

ATEMPERADOR ATMTR SMART - Aceite max. 200°C - depósito 35 lit. - Bomba standard 60 lit/min. 3,8 bars - 380v/3/50Hz

Características técnicas:

  • Control electrónico PID de la temperatura en calefacción y refrigeración

  • Bomba, posibilidad de trabajar en presión y depresión

  • Detección rotura mangueras de proceso

  • Control rotura de termopar

  • Depósito y resistencias fabricados en acero inoxidable

  • Sistema de refrigeración indirecto

  • Sensor de nivel por electrodo

  • Carga de agua automática

  • Termostato de seguridad

  • Alarma acústica

Tipos disponibles

  • AT-TM 35-200 P18 TCU aceite 18 kW

  • AT-TM 35-200 P24 TCU aceite 24 kW

  • AT-TM 35-200 P30 TCU aceite 30 kW

Equipamiento estándar del equipo

  • Relés de estado sólido

  • Termostato de seguridad

  • Alarma acústica

  • Cable de alimentación eléctrica

  • Depósito en acero inoxidable

  • Resistencias en acero inoxidable

  • Sensor de nivel en acero inoxidabe

  • Termopar en acero inoxidable

Opciones

  • Interface TTY 20mA / RS485

  • Input/Output temperature 4...20mA

  • Transductor de presión

  • Lectura de caudal para bombas hasta 60 lit/min

  • Lectura de caudal para bombas hasta 70 lit/min

  • Lectura de caudal para bombas hasta 200 lit/min

  • Bomba max. 60 lit/min. max 5,8 bar (sustitución)

  • Bomba max. 70 lit/min. max 5,8 bar (sustitución)

  • Bomba max. 200 lit/min. max 5,8 bar (sustitución)

  • By pass

  • Manómetro

  • Termopar en el retorno

Para ver el resto de la gama descargar el catálogo general

DESCARGAS DISPONIBLES

 Atemperadores - catálogo

Pulse aquí para ver Precios y Tipos disponibles de

los Atemperadores
