Flujómetros digitales Smartflow®


Flujómetro digital con pantalla digital autónoma que mide el caudal de líquido, la temperatura y calcula las BTU por minuto.

La pantalla altamente visible se configura mediante los botones y los menús fáciles de usar. Muchas nuevas características añadidas.

Como herramienta de diagnóstico, los ingenieros y el personal de mantenimiento pueden verificar rápidamente la temperatura y el flujo en las líneas de agua utilizando el medidor de flujo TRACER®.

DESCARGAS DISPONIBLES

Flujómetros digitales Smartflow® Tracer (Digital Battery Powered) - Catálogo

Flujómetros digitales Smartflow® Tracer (Digital Battery Powered) con FCI (modelo actual) Instrucciones

Flujómetros digitales Smartflow® Tracer (Digital Battery Powered) sin FCI (modelo antiguo) Instrucciones

Flujómetros digitales Smartflow® con interruptor (analógico) - catálogo

Flujómetros digitales Smartflow® con interruptor (analógico) - Instrucciones

Flujómetros digitales Smartflow® TracerVM Bluetooth con interfaz de uso - catalogo

Flujómetros digitales Smartflow® TracerVM con interfaz de uso - catálogo

Smartflow® - Catálogo generalSmartflow® - Catálogo general









Flujómetros digitales Tracer Smartflow®

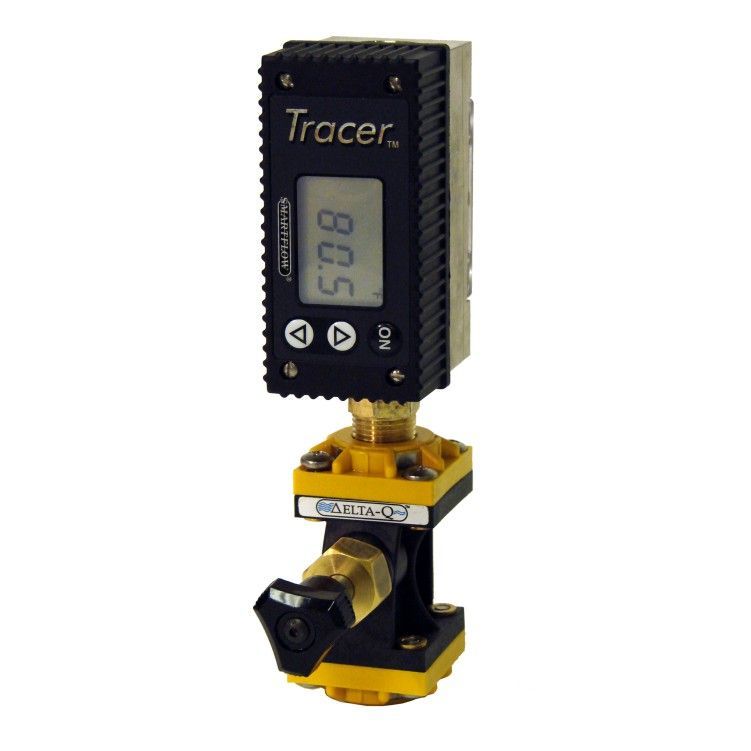

Flujómetros digitales Smartflow® DeltaQ

Flujómetros digitales Smartflow®con interruptor
Flujómetros digitales Smartflow® TracerVM
Flujómetros digitales Smartflow® TracerVM con interfaz de uso


01. Flujómetro digital con pantalla digital autónoma que mide el caudal de líquido, la temperatura y calcula las BTU por minuto.
02. La pantalla altamente visible se configura mediante los botones y los menús fáciles de usar
03. verifique rápidamente la temperatura y el flujo en las líneas de agua de su fábrica
Odoo - Prueba 1 de tres columnas

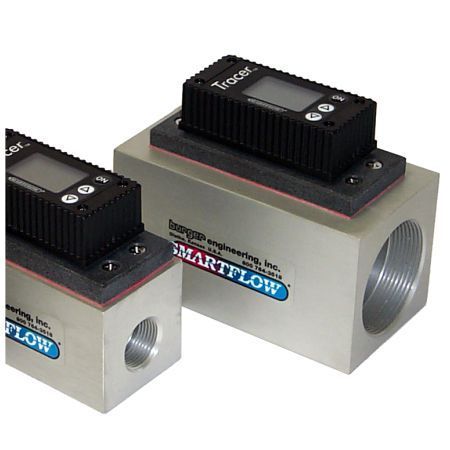

Flujómetros digitales Tracer Smartflow®

NUEVO MODELO con pantalla digital autónoma que mide el caudal de líquido, la temperatura y calcula las BTU por minuto.

La pantalla altamente visible se configura mediante los botones y los menús fáciles de usar. Muchas nuevas características añadidas.

Como herramienta de diagnóstico, los ingenieros y el personal de mantenimiento pueden verificar rápidamente la temperatura y el flujo en las líneas de agua utilizando el medidor de flujo LCD TRACER®.

La pantalla altamente visible se configura mediante los botones sellados y los menús fáciles de usar.

>>> VEA LOS NUEVOS CUERPOS DEL MEDIDOR DE FLUJO VM - SIN PIEZAS EN MOVIMIENTO

>>> VEA LOS NUEVOS MEDIDORES DE FLUJO VM CON INTERFAZ DE USUARIO - SIN PIEZAS EN MOVIMIENTO

Esta unidad LCD portátil no tiene comparación como herramienta de solución de problemas. Como herramienta de control de procesos, el TRACER® puede dejarse en su lugar para monitorear de cerca las aplicaciones más críticas. La función de apagado automático ajustable prolonga la vida útil de la batería.

Características y Beneficios

  • BTU Display

  • Se puede montar en cualquier posición

  • Tiempo "encendido" programable

  • Medida de flujo de turbina

  • Acepta flujo en cualquier dirección

  • Caudal mostrado en centésimas

  • Temperatura en Fahrenheit o Celsius Temperatura mostrada en décimas de grado Tamaños de conexión BSP (F) de 3/8 ", 3/4", 1 ", 1 1/2" y 2 "

  • Alimentado por batería: la duración extendida de la batería ahora es de 500 horas

  • Cumple con RoHS (eliminación de componentes que contienen plomo)

  • Nueva Velocidad de flujo en galones o litros por minuto, +/- 5% de precisión

Partes húmedas:

  • Cuerpo del medidor de flujo: aluminio anodizado, acero inoxidable disponible.

  • Mirilla: polisulfona (solo unidades de 3/8 ")

  • Impulsor - Nylon 6.12 Eje - Acero inoxidable 18-8 Imán - Neodimio

  • Alimentación: Batería - 3.6V 1.0A Litio Duración de la batería: hasta tp 500 horas

  • Temperatura: Rango: 32 a 180 grados F (0 a 82 C)

  • Precisión +/- 2% del valor de visualización Repetibilidad +/- 1% del valor de visualización Ambiental:

  • Presión - 3/8 "150 psi - 3/4" -2 "100 psi máx.

  • Disponible en hilos NPT

  • Montaje en cualquier posición

TIPOS DISPONIBLES

  • BB-D-DD-03B-B - Tracer - 3/8" Digital Flowmeter - BSP(P) - 0-30 lpm

  • BB-D-DD-16B-B - Tracer - 2 " Digital Flowmeter - BSP(P) - 38-418 lpm

Odoo - Prueba 2 a tres columnas

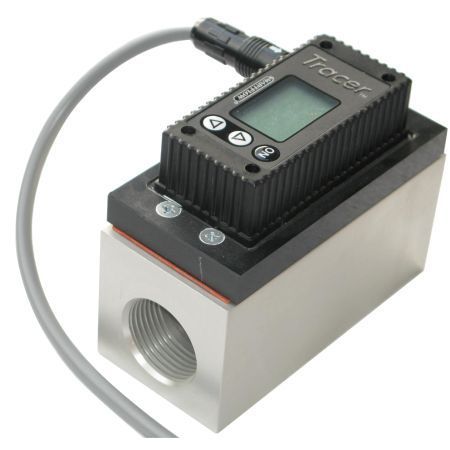

Flujómetros digitales Smartflow®con interruptor

MODELO ACTUALIZADO Con interruptor y pantalla SPDT programables.

Mide el caudal y la temperatura del líquido mientras proporciona un punto de ajuste de conmutación programable para flujo o temperatura altos o bajos.

La fuente de alimentación de 8 a 28 VCC opera el medidor de flujo para proporcionar un monitoreo continuo del proceso. Muchas características nuevas que incluyen salida analógica de 0-5 o 0-10 voltios (seleccionable) para temperatura y flujo.

El cálculo por minuto de BTU también está disponible con este modelo.

>>> VEA LOS NUEVOS CUERPOS DEL MEDIDOR DE FLUJO VM - SIN PIEZAS EN MOVIMIENTO

>>> VEA LOS NUEVOS MEDIDORES DE FLUJO VM CON INTERFAZ DE USUARIO - SIN PIEZAS EN MOVIMIENTO

Está diseñado para una instalación permanente para controlar condiciones de temperatura y flujo de agua. La señal analógica seleccionable transmite de 0 a 5 o de 0 a 10 voltios; La señal es escalable para flujo y temperatura.

El interruptor SPDT en el medidor de flujo Tracer se puede conectar directamente a un sistema de control de proceso u otro equipo periférico. Las aberturas roscadas BSP (P) proporcionan conexiones versátiles y sin fugas para adaptarse a las tuberías existentes.

Se utiliza en máquinas de moldeo por inyección para refrigerar circuitos de agua, sistemas de aceite lubricante, sistemas de mezcla, indicadores de estado del filtro y diversas aplicaciones que requieren la medición de flujo de líquidos de proceso limpios, no viscosos y químicamente compatibles.

Características y Beneficios

  • Montar en cualquier posición

  • Lectura de flujo bidireccional

  • Medida de flujo de turbina

  • Cálculo de BTU por minuto

  • Alimentado remotamente por 8-28 VDC Temperatura en Fahrenheit o Celsius

  • Interruptor SPDT programable, 1A, 30VAC / 42VDC

  • Salida analógica seleccionable de 0 a 5 o 0-10 voltios

  • Nueva función Tamaños de conexión BSP (F) de 3/8 ", 3/4", 1 ", 1 1/2" y 2 "

  • Cumple con RoHS (eliminación de componentes que contienen plomo)

  • Nuevo Velocidad de flujo en galones o litros por minuto, +/- 5% de precisión

  • Interruptor / Salida: SPDT 1A, 30VAC / 42VDC Salida analógica seleccionable de 0 a 5 o 0-10 voltios

  • Alimentación: Control remoto de 8 a 28 V CC

  • Ambiental: Presión - 3/8 "150 psi 3/4 -2" 100 psi máx.

  • Temperatura: 32 a 180 grados F (0 a 82 grados C)

Partes húmedas:

  • Cuerpo del medidor de flujo: aluminio anodizado, acero inoxidable disponible.

  • Mirilla: polisulfona (solo unidades de 3/8 ")

  • Impulsor - Nylon 6.12 Eje - Acero inoxidable 18-8 Imán - Neodimio

  • Disponible en hilos NPT

TIPOS DISPONIBLES

  • BB-D-DDS-16B-B  - Tracer Switching- 2" Digital Flowmeter (Switching) - BSP(P) 38-418 lpm

Odoo - Prueba 3 a tres columnas

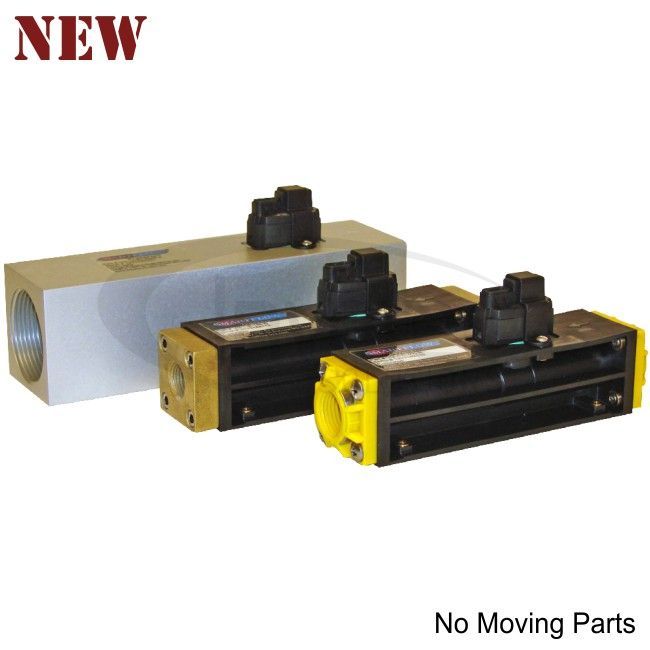

Flujómetros digitales Smartflow® TracerVM

El medidor de flujo Tracer®vm es un sensor sin pantalla que proporciona una salida de 0.5 a 3.5 voltios para el caudal del proceso y una salida de 0.5 a 4.1 voltios para la temperatura del proceso.

Tecnología de sensor de flujo utiliza tecnología de vórtices altamente precisa y repetible

La lectura del flujo es específica de la dirección. Consulte la flecha en el cuerpo para la instalación correcta.

La conexión al proceso se realiza utilizando roscas de tubería estándar en NPT o BSP de 3/8 "a 1-1 / 2". Los materiales del cuerpo de flujo son de latón resistente a la corrosión, nylon, aluminio anodizado y acero inoxidable.

El medidor de flujo está diseñado para su uso en aplicaciones industriales de agua, como enfriamiento de moldes de inyección o control de filtros y bombas.

>>> VEA LOS NUEVOS MEDIDORES DE FLUJO VM CON INTERFAZ DE USUARIO - SIN PIEZAS EN MOVIMIENTO

Más información y selección de productos

Características y Beneficios

  • Sin partes móviles para un funcionamiento fiable.

  • Sensores de flujo y temperatura en una unidad para instalación compacta

  • Respuesta rápida de temperatura

  • Construcción económica y versátil con materiales resistentes a la corrosión.

Especificaciones técnicas

3/8 "o 1/2" - 1 a 15 lpm 3/8 "o 1/2" - 2 a 40 lpm 3/4 "o 1" - 5 a 100lpm 1 "o 1-1 / 2" - 10 a 200 lpm

Materiales:

  • Elemento de detección - Sensor MEMS a base de silicona

  • Sello (sensor carcasa) - Caucho EPDM Insertar - PPA 40 GF

  • Tamaño de cuerpo de 3/8 "y 1/2": cuerpo de flujo de nylon relleno de vidrio con tapas de extremo de latón o nylon

  • Tamaño de cuerpo de 3/4 "a 1-1 / 2" - Cuerpo de flujo de aluminio anodizado o acero inoxidable

Alimentación

  • Fuente de alimentación - 5VDC ± 5% (externo)

  • Señales de salida - Señal de flujo - 0.5 - 3.5V (cero a 0.35V)

  • Señal de temperatura - 0.5 - 3.5V Consumo de energía - <50mW Impedancia de carga -> 10kΩ

Rango de temperatura:

  • Temperatura estándar en todos los modelos: 0 ° C a 100 ° C (32 ° F a 212 ° F)

  • Opción de alta temperatura: disponible en modelos de 3/8 "y 1/2": 0 ° C a 120 ° C (32 ° F a 248 ° F)

  • Exactitud: ± 5% de la escala completa

  • Presión operacional: 10,3 bar máx. (150 psi máx.)

TIPOS DISPONIBLES

  • BB-D-VM12B-AL-200H-B - VM Flowmeter - 1-1/2" BSPP Aluminium Body - 10-200 lpm - BASE Only

  • BB-D-VM12B-SS-200H-B - VM Flowmeter - 1-1/2" BSPP Stainless Steel Body - 10-200 lpm - BASE Only

  • BB-D-VM3B-B-15H-B - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Brass Ends - 1-15 lpm - BASE Only

  • BB-D-VM3B-B-40H-B - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Brass Ends - 2-40 lpm - BASE Only

  • BB-D-VM3B-N-15H-B - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Nylon Caps - 1-15 lpm - BASE Only

  • BB-D-VM3B-N-40H-B - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Nylon Caps - 2-40 lpm - BASE Only

  • BB-D-VM4B-B-15H-B - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Brass Ends - 1-15 lpm - BASE Only

  • BB-D-VM4B-B-40H-B - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Brass Ends - 2-40 lpm - BASE Only

  • BB-D-VM4B-N-15H-B - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Nylon Caps - 1-15 lpm - BASE Only

  • BB-D-VM4B-N-40H-B - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Nylon Caps - 2-40 lpm - BASE Only

  • BB-D-VM6B-AL-100H-B - VM Flowmeter - 3/4" BSPP Aluminium Body - 5-100 lpm - BASE Only

  • BB-D-VM6B-SS-100H-B - VM Flowmeter - 3/4" BSPP Stainless Steel Body - 5-100 lpm - BASE Only

  • BB-D-VM8B-AL-100H-B - VM Flowmeter - 1" BSPP Aluminium Body - 5-100 lpm - BASE Only

  • BB-D-VM8B-AL-200H-B - VM Flowmeter - 1" BSPP Aluminium Body - 10-200 lpm - BASE Only

  • BB-D-VM8B-SS-100H-B - VM Flowmeter - 1" BSPP Stainless Steel Body - 5-100 lpm - BASE Only

  • BB-D-VM8B-SS-200H-B - VM Flowmeter - 1" BSPP Stainless Steel Body - 10-200 lpm - BASE Only

Odoo - Prueba 1 de tres columnas

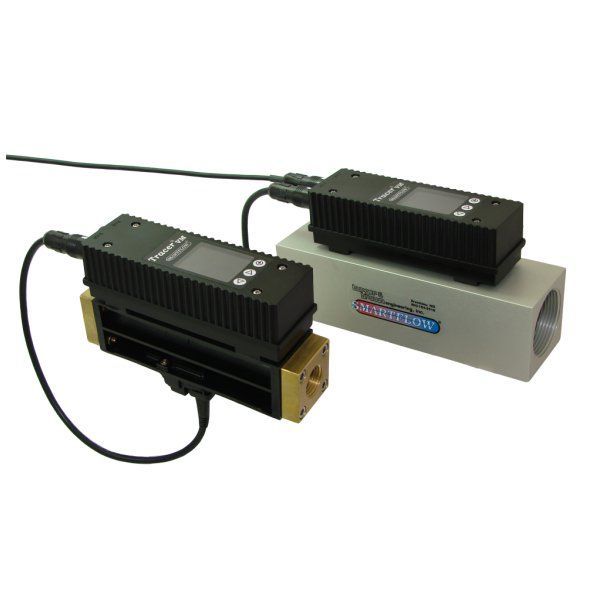

Flujómetros digitales Smartflow® TracerVM con interfaz de uso

Incluye interruptor SPDT programable, salida analógica y tecnología FCI (indicador característico de flujo) con nueva función de totalizador

El medidor de flujo electrónico Tracer®vm con interfaz de usuario emplea tecnología fiable para controlar el flujo y la temperatura del líquido.

El circuito de control de nuevo diseño proporciona puntos de ajuste de interruptor programables para flujo o temperatura alta o baja y velocidad de flujo turbulento (tecnología FCI).

Las salidas analógicas para flujo y temperatura son seleccionables: 0 a 5 o 0 a 10 voltios, para la conexión al sistema de adquisición de datos o PLC.

Una función de totalización, es exclusiva de esta interfaz de usuario con visualización de volumen desde un punto seleccionado. El cálculo por minuto de BTU también se incluye con este modelo.

Características y Beneficios

Salidas analógicas separadas (0-5 o 0-10V seleccionable) para temperatura y flujo Interruptor SPDT programable, 30VAC / VDC, 1A

¡Nueva! Función de totalizador de volumen Pantalla de flujo turbulento (FCI)

Se requiere un suministro de 8 - 28VDC (fuente externa, cable adaptador de alimentación de CA o conexión a eDart)

Tecnología Vortex Shedding Velocidad de flujo en galones o litros por minuto, +/- 5% de precisión basada en el rango completo Temperatura en grados Fahrenheit o Celsius Cálculo de BTU por minuto con entrada opcional de% de glicol Tamaños de conexión de 3/8 ", 1/2", 3/4 ", 1" y 1-1 / 2 "NPT (F) o BSPP (F)

Especificaciones .

  • 3/8 "o 1/2" - 1 a 15 lpm

  • 3/8 "o 1/2" - 2 a 40 lpm

  • 3/4 "o 1" - 5 a 100lpm

  • 1 "o 1-1 / 2" - 10 a 200 lpm

Partes húmedas:

Sellos de EPDM Cuerpo del medidor de flujo

* 3/8 "y 1/2" - Cuerpo de nylon relleno de vidrio con tapas de extremo de latón o nylon

* 3/4 ​​", 1" y 1-1 / 2 "- Construcción del cuerpo de aluminio anodizado o acero inoxidable Ambiental:

Presión - 150 psi máx.

Sensores de temperatura estándar: 0 a 100 ° C (32 a 212 ° F)

Sensores de alta temperatura: 0 a 120 ° C (32 a 248 ° F)

El flujo turbulento es el punto en el que se optimiza la eficiencia de enfriamiento. Las velocidades de flujo superiores al punto de flujo turbulento proporcionan una mejora decreciente en la velocidad de enfriamiento. Con la tecnología FCI, se puede optimizar el flujo de agua de enfriamiento sistémico, conservando el agua y maximizando el enfriamiento de toda la planta sin cambios en las tuberías. Se muestra "TF" cuando el flujo turbulento está presente dentro del medidor de flujo Tracer.

TIPOS DISPONIBLES

  • BB-D-VM12B-AL-200H-L - VM Flowmeter - 1-1/2" BSPP Aluminium Body - 10-200 lpm - With LOCAL Display

  • BB-D-VM12B-AL-200H-R - VM Flowmeter - 1-1/2" BSPP Aluminium Body - 10-200 lpm - With REMOTE Display

  • BB-D-VM12B-SS-200H-L - VM Flowmeter - 1-1/2" BSPP Stainless Steel Body - 10-200 lpm - With LOCAL Display

  • BB-D-VM12B-SS-200H-R - VM Flowmeter - 1-1/2" BSPP Stainless Steel Body - 10-200 lpm - With REMOTE Display

  • BB-D-VM3B-B-15H-L - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Brass Ends - 1-15 lpm - With LOCAL Display

  • BB-D-VM3B-B-15H-R - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Brass Ends - 1-15 lpm - With REMOTE Display

  • BB-D-VM3B-B-40H-L - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Brass Ends - 2-40 lpm - With LOCAL Display

  • BB-D-VM3B-B-40H-R - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Brass Ends - 2-40 lpm - With REMOTE Display

  • BB-D-VM3B-N-15H-L - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Nylon Caps - 1-15 lpm - With LOCAL Display

  • BB-D-VM3B-N-15H-R - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Nylon Caps - 1-15 lpm - With REMOTE Display

  • BB-D-VM3B-N-40H-L - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Nylon Caps - 2-40 lpm - With LOCAL Display

  • BB-D-VM3B-N-40H-R - VM Flowmeter - 3/8" BSPP High Temp. Moulded Body - Nylon Caps - 2-40 lpm - With REMOTE Display

  • BB-D-VM4B-B-15H-L - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Brass Ends - 1-15 lpm - With LOCAL Display

  • BB-D-VM4B-B-15H-R - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Brass Ends - 1-15 lpm - With REMOTE Display

  • BB-D-VM4B-B-40H-L - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Brass Ends - 2-40 lpm - With LOCAL Display

  • BB-D-VM4B-B-40H-R - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Brass Ends - 2-40 lpm - With REMOTE Display I

  • BB-D-VM4B-N-15H-L -VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Nylon Caps - 1-15 lpm - With LOCAL Display

  • BB-D-VM4B-N-15H-R - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Nylon Caps - 1-15 lpm - With REMOTE Display

  • BB-D-VM4B-N-40H-L - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Nylon Caps - 2-40 lpm - With LOCAL Display

  • BB-D-VM4B-N-40H-R - VM Flowmeter - 1/2" BSPP High Temp. Moulded Body - Nylon Caps - 2-40 lpm - With REMOTE Display

  • BB-D-VM6B-AL-100H-L - VM Flowmeter - 3/4" BSPP Aluminium Body - 5-100 lpm - With LOCAL Display

  • BB-D-VM6B-AL-100H-R - VM Flowmeter - 3/4" BSPP Aluminium Body - 5-100 lpm - With REMOTE Display

  • BB-D-VM6B-SS-100H-L - VM Flowmeter - 3/4" BSPP Stainless Steel Body - 5-100 lpm - With LOCAL Display

  • BB-D-VM6B-SS-100H-R - VM Flowmeter - 3/4" BSPP Stainless Steel Body - 5-100 lpm - With REMOTE Display

  • BB-D-VM8B-AL-100H-L - VM Flowmeter - 1" BSPP Aluminium Body - 5-100 lpm - With LOCAL Display

  • BB-D-VM8B-AL-100H-R - VM Flowmeter - 1" BSPP Aluminium Body - 5-100 lpm - With REMOTE Display

  • BB-D-VM8B-AL-200H-L - VM Flowmeter - 1" BSPP Aluminium Body - 10-200 lpm - With LOCAL Display

  • BB-D-VM8B-AL-200H-R - VM Flowmeter - 1" BSPP Aluminium Body - 10-200 lpm - With REMOTE Display Item normally held in stock

  • BB-D-VM8B-SS-100H-L - VM Flowmeter - 1" BSPP Stainless Steel Body - 5-100 lpm - With LOCAL Display

  • BB-D-VM8B-SS-100H-R - VM Flowmeter - 1" BSPP Stainless Steel Body - 5-100 lpm - With REMOTE Display

  • BB-D-VM8B-SS-200H-L - VM Flowmeter - 1" BSPP Stainless Steel Body - 10-200 lpm - With LOCAL Display

  • BB-D-VM8B-SS-200H-R - VM Flowmeter - 1" BSPP Stainless Steel Body - 10-200 lpm - With REMOTE Display

Pulse aquí para ver Precios y Tipos disponibles de los

Flujómetros digitales Smartflow®
