Boquillas de obturación automática antibabeo OFS






La compañía OFS es su socio para la tecnología de filtración, mezcla y obturación

Con más de 30 años de experiencia, Odenwälder Filtersysteme GmbH (OFS) ha desarrollado una posición de liderazgo.

Puede encontrar nuestra gama completa de productos en nuestro catálogo.

Boquillas de cierre de aguja OFS

Odenwälder Filtersysteme ha abordado exactamente este tema y tiene la solución adecuada para una amplia variedad de plásticos.

Para una orientación que el sistema de cierre u obturación adecuado para usted, simplemente llámenos para asesorarle

DESCARGAS DISPONIBLES


Boquilla de obturación OFS de resorte tipo FV



Boquillas de obturación OFS tipo NVP por cierre de aguja
01. Previene gotas frías
02. Desmontaje fácil
Odoo - Prueba 1 de tres columnas

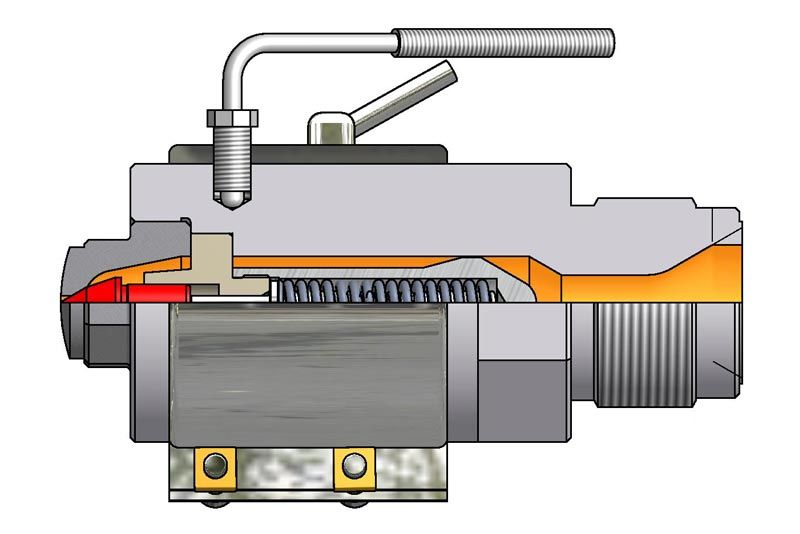

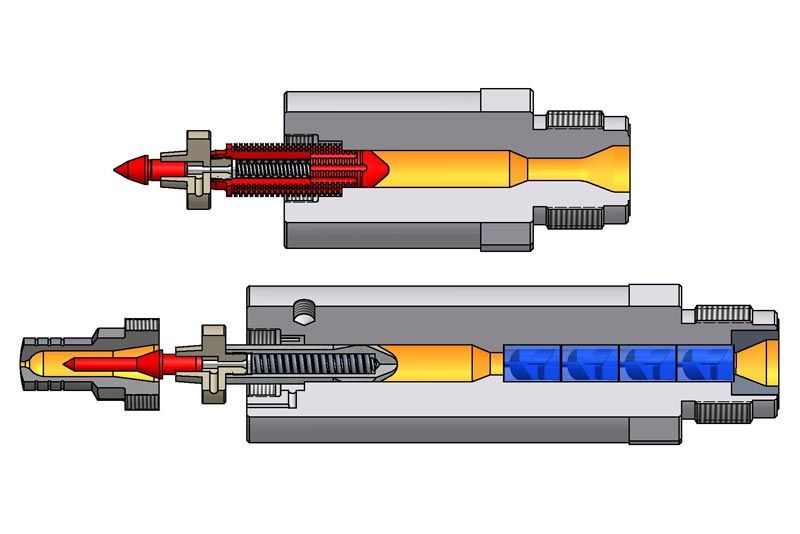

Boquilla de obturación OFS de resorte tipo FV

La boquilla de cierre del resorte se cierra por presión del resorte y se abre por la presión de pulverización.

A medida que la presión aumenta más de 200 bar, la boquilla se abre contra el resorte y libera el canal de flujo.

La boquilla de obturación/cierre de resorte se puede utilizar prácticamente para procesar todos los termoplásticos y siliconas. La elección del tipo de boquilla depende del flujo de inyección y el diámetro del tornillo.




Tipos disponibles

La boquilla de cierre de resorte OFS está disponible en 3 tamaños:

  • Tipo FVI Diámetro hasta aprox. 20 mm

  • Tipo FVII Diámetro del tornillo aprox. 18 - 50 mm

  • Tipo FVIII Diámetro de 50 a 100 mm

Características

  • Presión de apertura de 200 bar

  • El resorte es resistente a la temperatura hasta aprox. 450 °C

  • Protección contra la abrasión para un contenido de fibras superior al 30 % mediante el uso de acero metalúrgico en polvo

  • Incluimos la resistencia y termopar

Ventajas

  • Tiempos de ciclo más cortos

  • Mayor seguridad del proceso durante el moldeo por inyección

  • Construcción compacta e intercambio de todas las piezas

  • Fácil de desmontar

  • Se puede adaptar en cualquier momento

  • Fácil de usar

Medidas disponibles

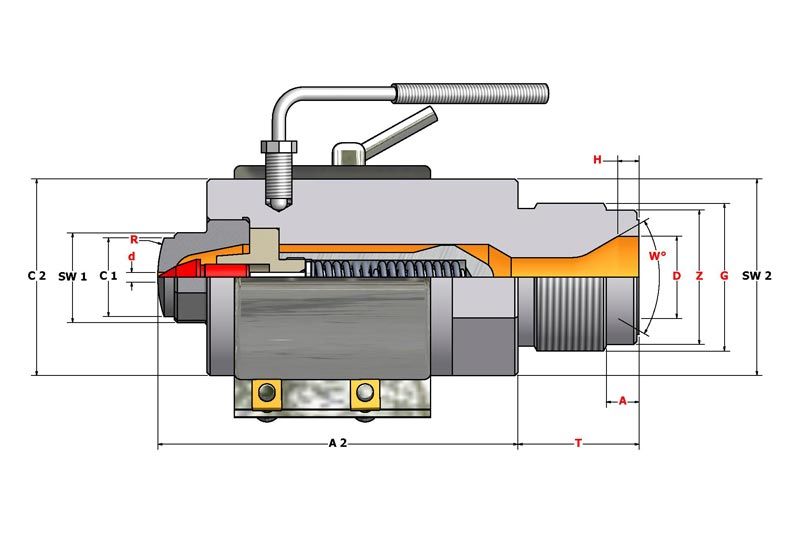

Datos y dimensiones estándar (mm) FVI FVII FVII delgado FVIII
Diámetro mm hasta aprox. 20 18-50 18-50 50 - 100
Máx. Presión de inyección Bar 2000 2000 2000 2000
Medición de longitud A2 85 110 110 145
Diámetro de la cabeza C1 17 24 24 30
Diámetro del cuerpo C2 40 60 45 60
Cabeza hexagonal SW1 24 27 27 46
Cuerpo hexagonal SW2 41 60 46 60

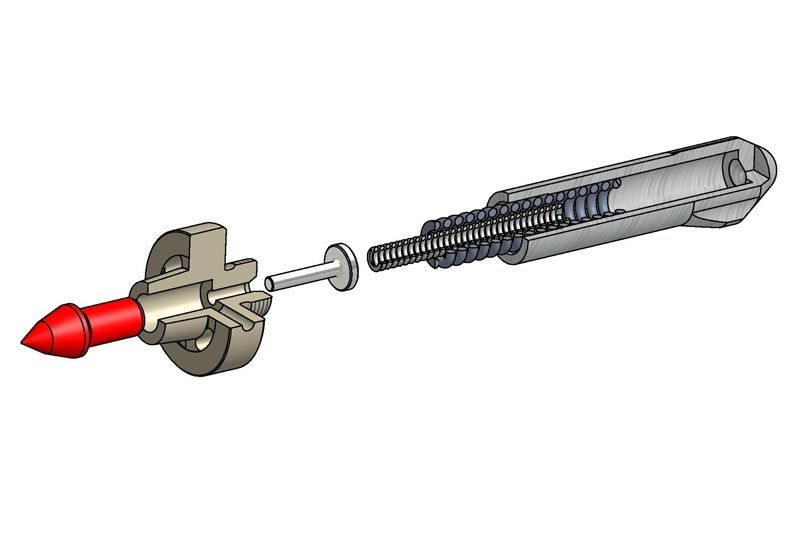

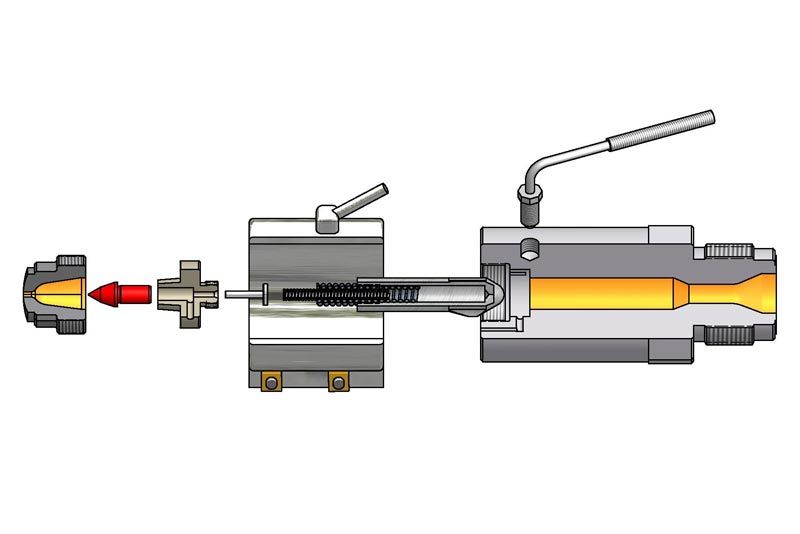

 Limpieza de la boquilla FV



Odoo - Prueba 1 de tres columnas

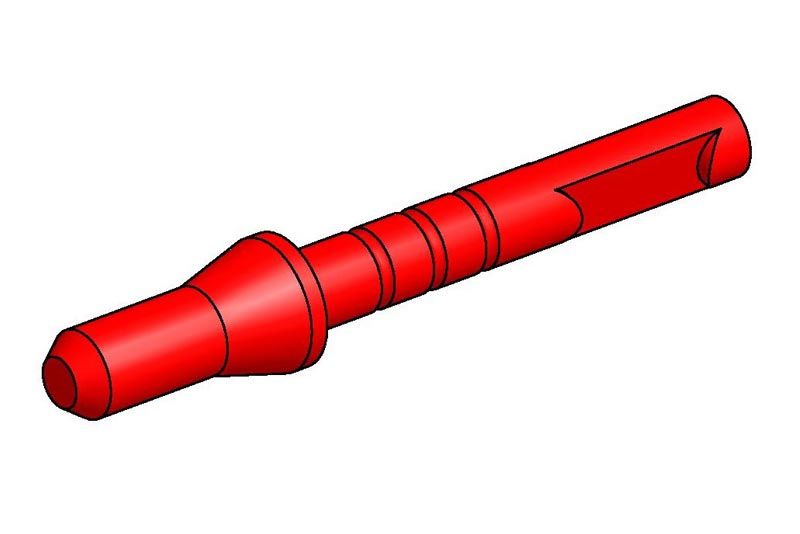

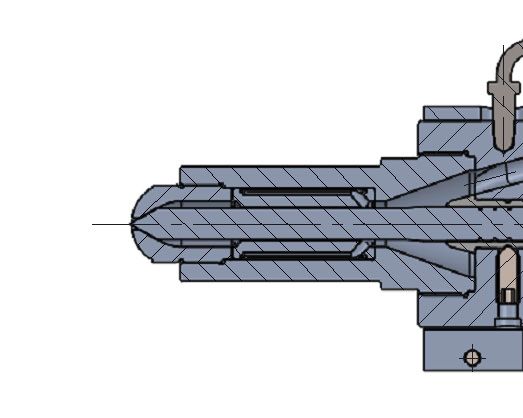

Boquillas de obturación OFS tipo NV por cierre de aguja

La boquilla de cierre de la aguja se cierra y abre mediante control neumático o hidráulico.

Este tipo de boquilla también se puede controlar a través de un enlace. La separación controlada del flujo de plástico permite tiempos de ciclo más cortos y evita babeos de material.

La boquilla de cierre de aguja se puede utilizar prácticamente para procesar todos los termoplásticos. La elección del tipo de boquilla depende del flujo de inyección y el diámetro del tornillo.




Tipos disponibles

La boquilla de cierre de aguja OFS está disponible en 3 tamaños:

  • Tipo NVI Diámetro del tornillo hasta aprox. 35 mm

  • Tipo NVII Diámetro del tornillo aprox. 30-80 mm

  • Tipo NVIII Diámetro del tornillo de aprox. 70 mm

Características

  • Diseño modular y robusto

  • Se suministra incluyendo resistencia y termopar

  • Diseño específico del cliente.

  • Máx. Presión de inyección 2.500 bar.

  • Diseño reológicamente óptimo.

Ventajas

  • Tiempos de ciclo más cortos

  • Posible dosificación con la boquilla levantada

  • Mayor seguridad del proceso durante el moldeo por inyección

  • Construcción compacta y robusta

  • Intercambiabilidad de todas las piezas

  • Fácilmente desmontable

  • Se puede adaptar en cualquier momento

  • Fácil de usar y manejo

Medidas disponibles

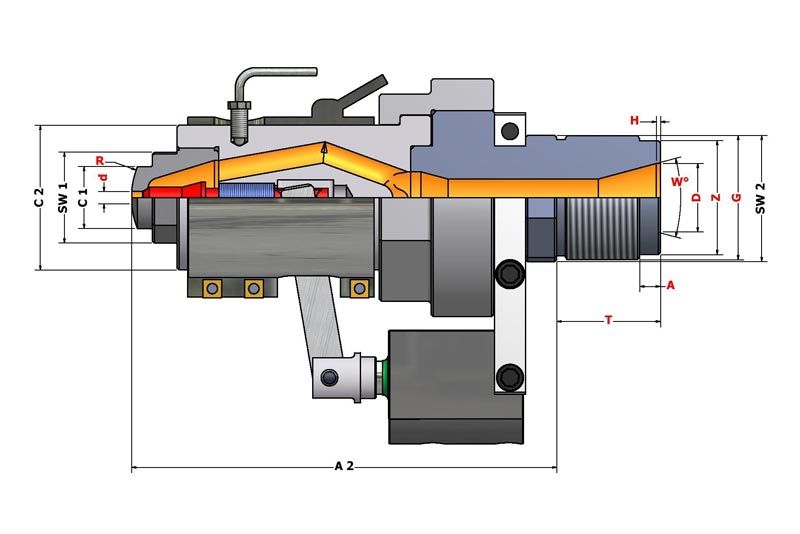

Datos y dimensiones estándar (mm) NVI NVII NVIII
Diámetro del tornillo mm hasta aprox. 35 30-80 desde aprox. 70
Presión de inyección máx. Barra 2500 2500 2500
Medición de longitud A2 205 210 225
Diámetro de la cabeza C1 30 30 40
Diámetro del cuerpo C2 60 70 80
Cabeza hexagonal SW1 32 41 46
Cuerpo hexagonal SW2 60 60 80




















Odoo - Prueba 1 de tres columnas

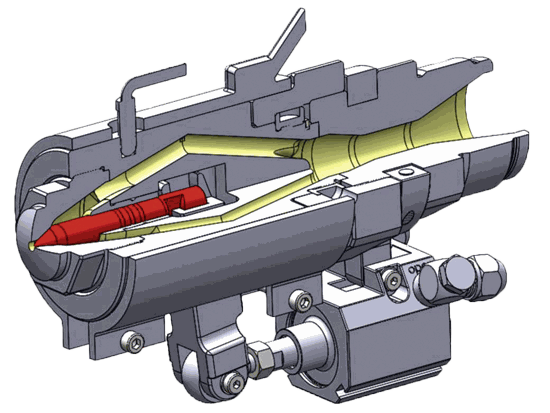

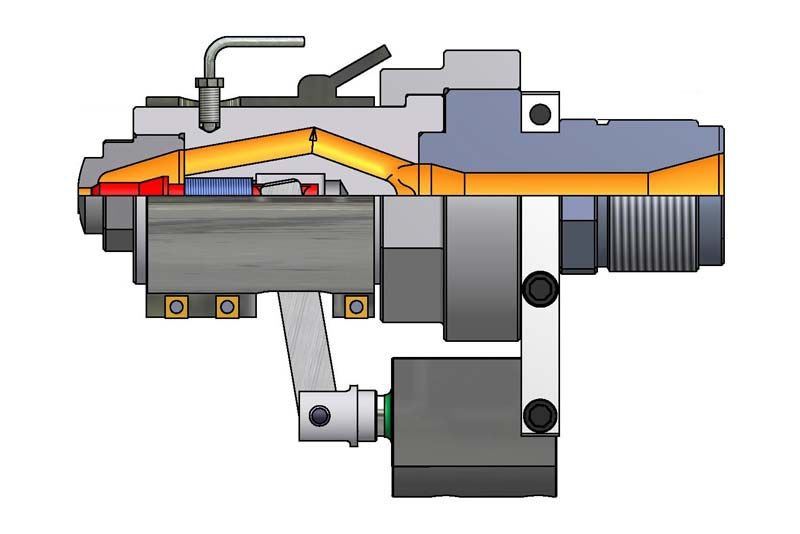

Boquillas de obturación OFS tipo NVP por cierre de aguja

La boquilla de cierre de aguja se cierra activamente y se abre mediante un actuador integrado, opcionalmente a través de varillas del lado de la máquina.

La boquilla de cierre de aguja OFS tipo NVP se utiliza para el procesamiento de termoplásticos y elastómeros termoplásticos.

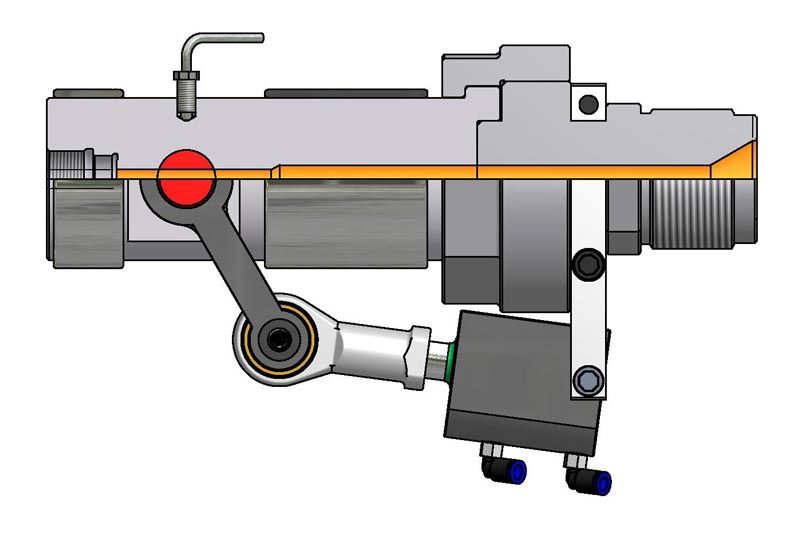

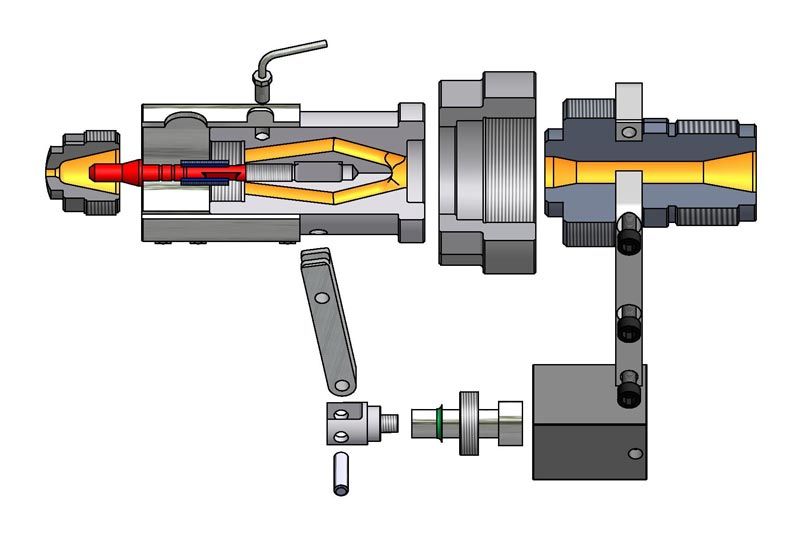

Se controla la aguja de cierre mediante una palanca suspendida, que cierra y abre el flujo de manera controlada. El sistema está diseñado de tal manera que la boquilla se ve obligada automáticamente a abrirse en caso de una posible sobrepresión.

Opcionalmente, la boquilla también se puede controlar a través de una varilla del lado de la máquina.

Características

  • Diseño modular y robusto

  • Versión resistente al desgaste

  • Operación simple

  • Todas las piezas se pueden entregar individualmente.

  • Se entrega incluyendo resistencia y termopar

  • Diseño flexible y específico para el cliente

  • Fácil de adaptar

  • Adecuado para todas las máquinas de moldeo por inyección

  • Diseño reológico óptimo

  • Fácil de mantener

  • Otras opciones son posibles, como Filtro, Mezclador, Consulta de posición del pistón. Geometría de cabeza estanca al plástico, Inyección precomprimida y mucho más

Su beneficio

  • Evita que el plástico fluya hacia atrás

  • Evita la formación de hilos

  • Tiempos de ciclo más cortos (posibles movimientos paralelos, p. ej. Apertura de la herramienta durante la dosificación)

  • Mayor fiabilidad del proceso

  • Mejor homogeneización

  • Precompresión del plástico fundido

  • Inyección directa / inyección en el subdistribuidor

Dimensiones disponibles

La boquilla de cierre de aguja OFS tipo NVP está disponible de serie en 3 tamaños.

  • Tipo NVPI Diámetro del tornillo hasta aprox. 40 mm

  • Tipo NVPII Diámetro de aprox. 40-100 mm

  • Tipo NVPIII Diámetro desde aprox. 100 mm

Medidas disponibles

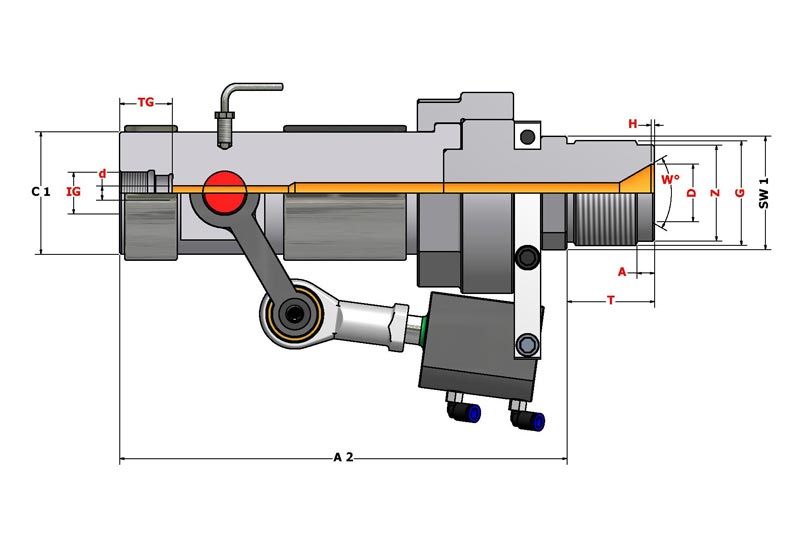

DIMENSIONES NVPI NVPII NPVIII
Diámetro mm hasta 40 40-100 desde 100
Presión de inyección máx. bar 3.000 3.000 3.000
Flujo de inyección (para PS) máx cm3/se 450 1600 3.200
Contrapresión (Pn. Zyl.) máx bar 850 750 700
Contrapresión (hydr. Zyl) bar 1000 1000 1000
Longitud A2 160/174 195/212 292/312
Diámetro de la cabeza C1 25 30 50
Longitud de la cabezal L (estándar) L 22-ago 25-ago 23/43
Longitud de la cabezal L 2 (estándar) L2 18/32 22/39 41/61
Diámetro del cuerpo C2 58 72 115
Cabeza hexagonal SW 1 32 41 60
Adaptador hexagonal SW 2 50 60 80
Tuerca hexagonal SW 3 60 75 115
d máx. (cilíndrico) mm 8 10 13
Conexión Línea Pn. R 1/8* 1/8* 1/8*
Línea hidráulica de conexión R 1/4* 1/4* 1/4*
Conexión a la refrigeración por agua R 1/8* 1/8* 1/8*


Otras opciones

  • Diferentes geometrías de la cabeza

  • Con filtración

  • Con mezclador

  • Consulta de posición del pistón

  • Inyección precomprimida

  • y mucho más







Odoo - Prueba 1 de tres columnas

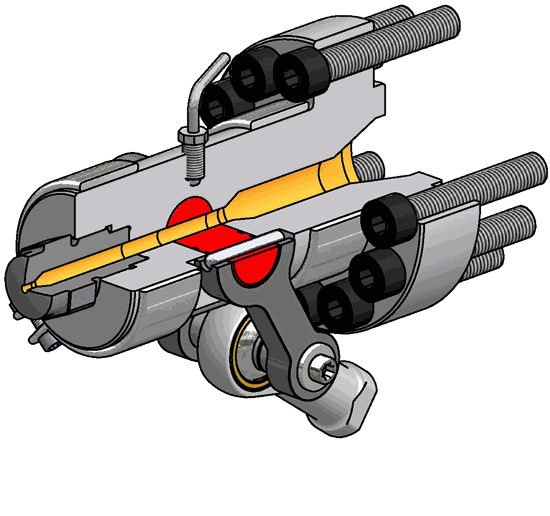

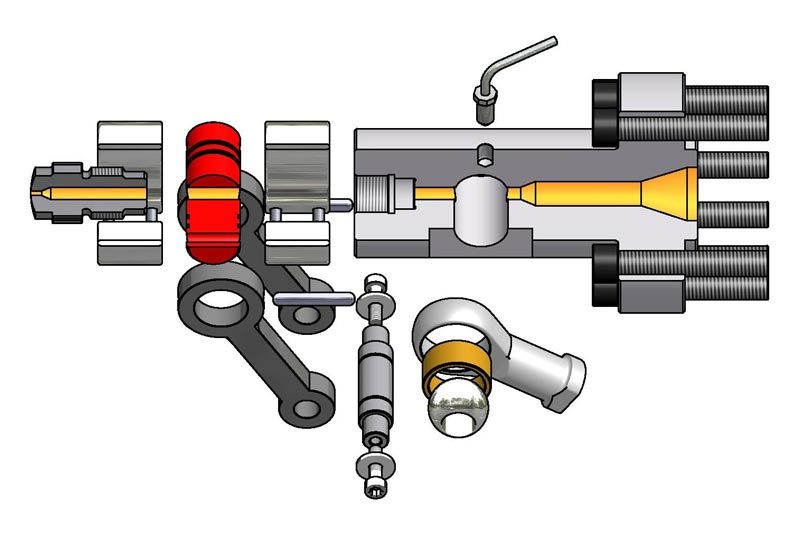

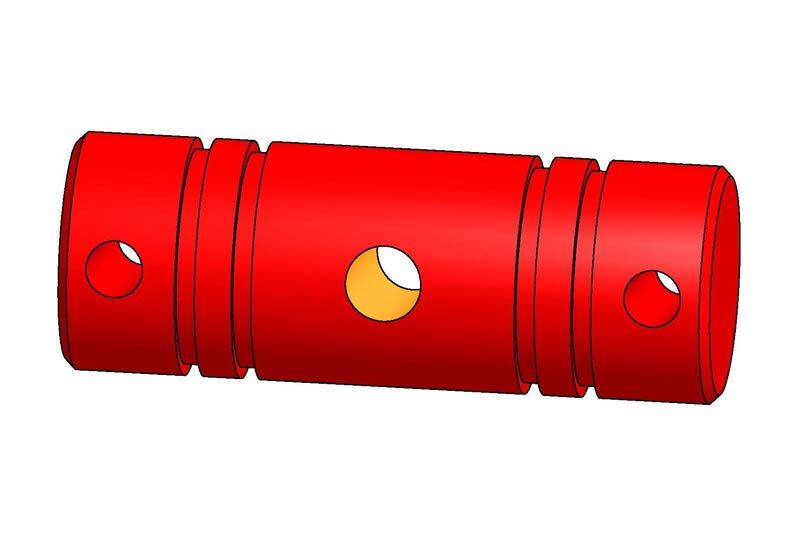

Boquillas de obturación OFS tipo BV por cierre de perno

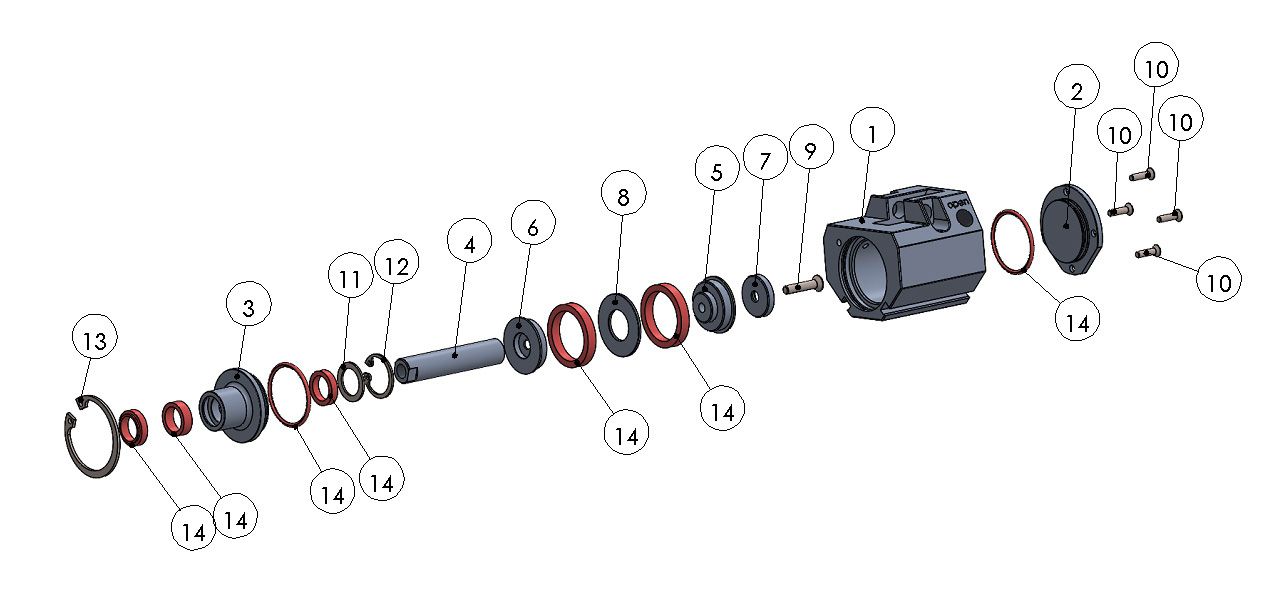

La boquilla de cierre de perno es utilizada por neumática con brida o Cilindros hidráulicos o abiertos y cerrados en el lado de la máquina.




Áreas de aplicación:

Al controlar la separación del flujo, se pueden realizar tiempos de ciclo más cortos y evitar fugas de fusión incontroladas. La boquilla de cierre de pernos OFS se puede utilizar para procesar todos los termoplásticos. La tecnología de un solo canal evita la formación de capas y el efecto memoria. Debido al diseño reológicamente óptimo del canal de flujo, la boquilla también es adecuada para procesar plásticos sensibles al cizallamiento y a la fricción.

Ventajas

  • Sin separación de la corriente de fusión por tecnología de un solo canal

  • Sin efecto memoria

  • Optimo para materiales sensibles al cizallamiento y a la fricción - diseño reológicamente óptimo

  • Cambio de color y material fácil y rápido

  • Tiempos de ciclo más cortos

  • Dosificación con la boquilla levantada

  • Mayor contrapresión posible - mejor homogeneización

  • Separación definida del flujo terrestre

  • Mayor fiabilidad del proceso

  • Control integrado

  • Retroadaptable a cualquier máquina de moldeo por inyección

  • Fácil montaje y manejo

  • Diseño específico del cliente y de la aplicación

  • Todas las piezas están disponibles individualmente

  • Se entrega en conjunto con resistencia y termopar

Medidas disponibles

La boquilla de tapa de perno OFS tipo BV está disponible de serie en 3 tamaños.

Datos y dimensiones estándar BVI BVII BVIII
Diámetro del tornillo SD (mm) hasta aprox. 50 aprox. 50 - 120 desde aprox. 120
Presión de inyección máx Barra 2800/400° C 2800/400° C 2800/400° C
Medición de longitud A2 390 390 390
Diámetro del cuerpo C2 60 70 80
Tuerca de unión hexagonal SW1 60 70 80
Cuerpo hexagonal SW2 60 70 80
Rosca interna IG M 24 x 1,5 M 36 x 2 M 45 x 2
Agujero de salida D 8 12 18
Medida de colisión K1 23 mm 23 mm 23 mm
Medida de colisión K2 110 mm 110 mm 110 mm


Otras opciones

Con inserto mixto, con inserción de filtro, con boquilla de inmersión etc.


















Odoo - Prueba 1 de tres columnas

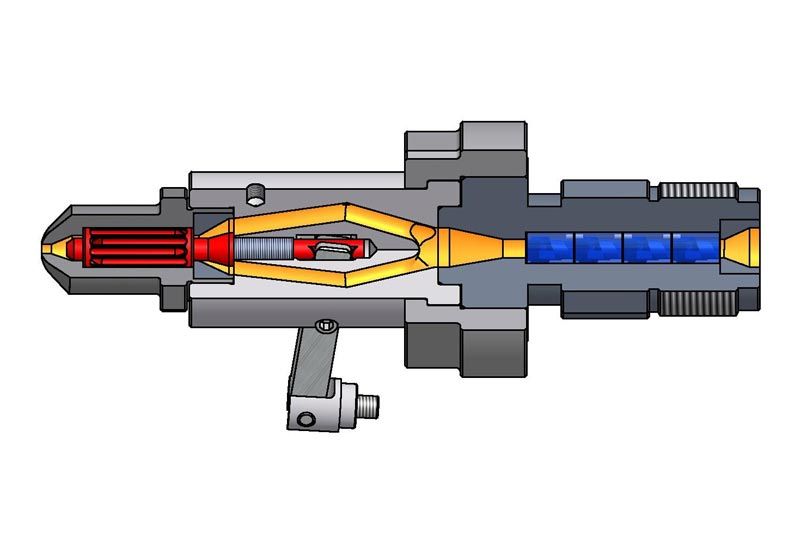

Boquillas de obturación OFS de filtro tipo VSR

La boquilla de cierre de filtro OFS tipo VSR es una combinación de filtro y boquilla de cierre de aguja.

Se evita que la masa retroceda de vuelta después de completar el proceso de inyección. Dependiendo del diseño de la máquina de moldeo por inyección, la boquilla de cierre de filtro OFS tipo VSR se puede controlar hidráulica o neumáticamente. Debido al diseño reológico óptimo del elemento filtrante, los materiales reforzados también se pueden procesar fácilmente.




Peso de inyección

El posible peso de la inyección depende del material, el tamaño del filtro y el tiempo de inyección. Dependiendo del tamaño, se pueden procesar hasta 2.000 g (con un tamaño de filtro de S = 0,6 mm, material PS).

Limpieza

Fácil (vea el video)




Tamaños del filtro

Torpedos filtrantes con tamaños de filtro disponibles desde 0,25 mm en adelante.

Medidas disponibles

Datos y dimensiones estándar (mm) VSRII VSRIII
posible peso de inyección gr. 600 2000
Presión de inyección máx bar 2.300 2.300
Medición de longitud A2 245 300
Diámetro de la cabeza C1 30 40
Diámetro del cuerpo C2 80 100
Cabeza hexagonal SW1 46 60
Cuerpo hexagonal SW2 60 80



Utilización

  • Limpieza

  • Fácil manejo (vea el video)

  • Tamaños del filtro

  • Torpedos filtrantes con tamaños de filtro disponibles desde 0,25 mm en adelante.

Otras opciones

Cabezal de boquilla con aproximación de inmersión, Cabezal de boquilla con cabrestante interno con inserto mixto, etc.










Pulse aquí para ver Precios y tipos disponibles de las

Boquillas de obturación automática
