Boquillas de torpedo/filtro OFS

Si procesa "plásticos técnicos reforzados", entonces podemos ofrecerle dos sistemas de boquillas que son idénticos a la filtración pero difieren en el manejo.

DESCARGAS DISPONIBLES



01. BOQUILLA/FILTRO PARA PLÁSTICOS REFORZADOS

Podemos ofrecerle dos sistemas de boquillas que son idénticos a la filtración pero difieren en el manejo.

02. BOQUILLA DE FILTRO TIPO S

La filtración está alineada en la dirección del flujo. Sirve para casi todo tipo de termoplástico

03. BOQUILLA DE FILTRO TIPO SR

La "boquilla de filtro OFS tipo SR" se basa en la boquilla de filtro OFS tipo S. Sistema de filtro con función de limpieza en la máquina de pulverización

Odoo - Prueba 1 de tres columnas

Boquilla de torpedo/filtro OFS tipo S

Esta boquilla de filtro OFS es muy adecuada para procesar todos los plásticos técnicos.

Esta boquilla muestra propiedades particularmente buenas incluso con frecuentes cambios de color y material.

Debido al diseño reológico de la boquilla, los materiales reforzados también se pueden procesar fácilmente. Sin embargo, dependiendo de la proporción de refuerzos, aquí se recomiendan recubrimientos que contrarresten el ataque abrasivo o corrosivo del material y, por lo tanto, aumenten la vida útil de la boquilla.

La base de cada boquilla de filtro OFS son los datos técnicos del proceso que recibimos de nuestros clientes. Teniendo en cuenta el material, el peso de cada inyectada, el tiempo de inyección y el tamaño del filtro, nuestras boquillas de filtro OFS se calculan para que puedan integrarse en el proceso de inyección lo mejor posible.

Peso de cada inyectada

El peso de cada inyectada  depende del material, el tamaño del filtro y el tiempo de inyección. La boquilla de filtro OFS tipo S se ofrece en 5 tamaños. Los siguientes datos se pueden asumir como indicaciones (para el tamaño del filtro de S = 0,6 mm y el material PS):

  • Tipo SI → aprox. 150 g

  • Tipo SII → aprox. 500 g

  • Tipo SIII → aprox. 1200 g

  • Tipo SIV → aprox. 2500 g

  • Tipo SIV → aprox. 4000 g


Modo de funcionamiento

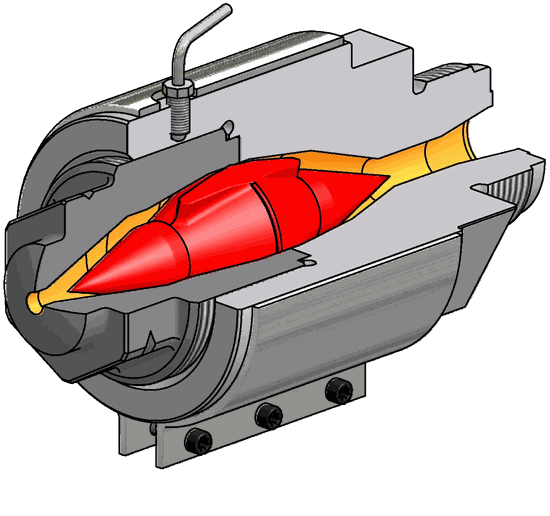

Limpieza de la boquilla de torpedo/filtro OFS tipo S




Tamaños del filtro

Los torpedos de filtro con tamaños de filtro (mm) están disponibles en stock.

S = 0,25 0,3 0,4 0,6 0,8 1,0 1,2 1,4

Medidas

Tipos SI SII SIII SIV SV
Peso de inyección gr. 150 500 500 2500 4000
Presión máx. de inyección bar 3000 3000 3000 3000 3000

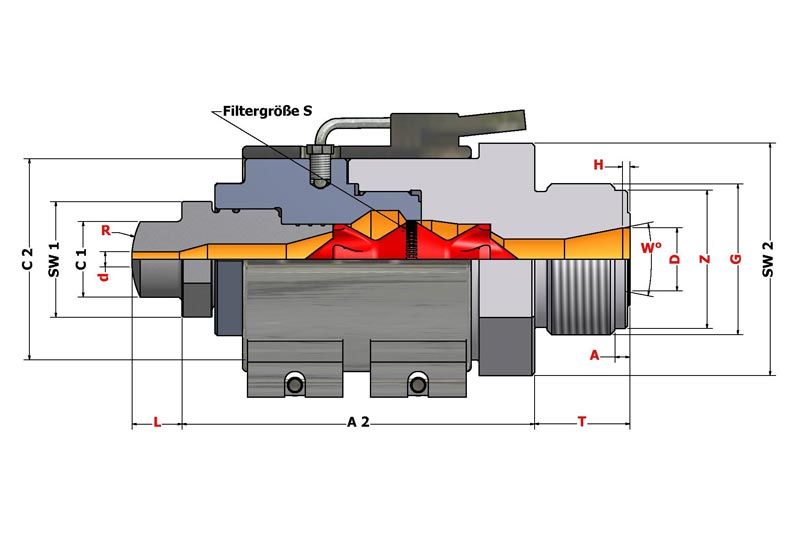

Medición de longitud A2 75 96 71 154 198
Diámetro de la cabeza C1 30 30 40 40 60
Diámetro del cuerpo C2 60 80 60 110 130
cabeza hexagonal SW1 32 46 41 60 80
cuerpo hexagonal SW2 60 80 60 90 100


Modo de uso

1. Retire el agregado.

2. Corrida.

3. Alivio de presión (retracción del caracol, o si no es posible la descompresión, deje el caracol en la posición delantera).

4. Desenrosque la cabeza de la boquilla (tazón de impacto de anillo incluido).

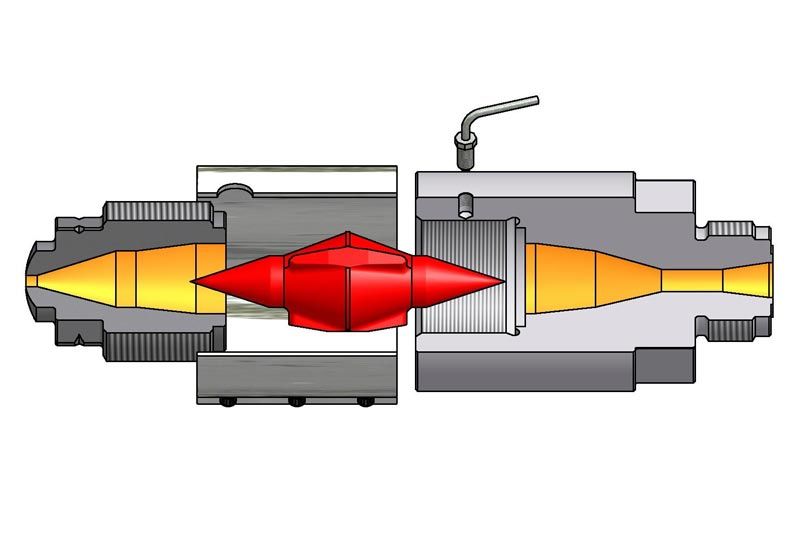

5. Eliminación de torpedos.

6. Si es necesario, retire cuidadosamente el material residual.

7. Inserte y apriete el kit de intercambio (cabeza de boquilla y torpedo) (hilo de tratamiento con molicotes resistentes al calor).

8. Reanudar el moldeo por inyección

9. Limpie el kit intercambiable (cabeza de boquilla y torpedo) para el siguiente proceso de limpieza.

Otras opciones

Con función de cierre, Cabezal de boquilla con aproximación de inmersión, Cabezal de boquilla con rosca interna, Cuerpo de la boquilla con asiento de aguja con inserto mixto, etc.







Odoo - Prueba 1 de tres columnas

Boquilla de torpedo/filtro OFS tipo SR

Esta boquilla de filtro OFS es muy adecuada para procesar todos los plásticos técnicos.

La boquilla también se puede utilizar para el procesamiento de materiales ligeramente reforzados debido al buen diseño reológico.

Sin embargo, aquí se recomiendan recubrimientos para evitar la abrasión  y corrosión del material y así aumentar la vida útil de la boquilla.

La base de cada boquilla de filtro OFS son los datos técnicos del proceso que recibimos de nuestros clientes. Teniendo en cuenta el material, el peso de inyección, el tiempo de inyección y el tamaño del filtro, nuestras boquillas de filtro OFS se calculan para que puedan integrarse en el proceso de pulverización lo mejor posible.

Peso de cada inyectada

El posible peso del disparo depende del material, el tamaño del filtro y el tiempo de inyección. La boquilla de filtro OFS tipo SR se ofrece en 5 tamaños. Los siguientes datos se pueden asumir como indicaciones (para el tamaño del filtro de S = 0,6 mm y el material PS):

  • Tipo SRI→ aprox. 150 g

  • Tipo SRII→ aprox. 500 g

  • Tipo SRIII→ aprox. 1200 g

  • Tipo SRIV→ aprox. 2500 g

  • Tipo SRV→ aprox. 4000 g


Modo de funcionamiento

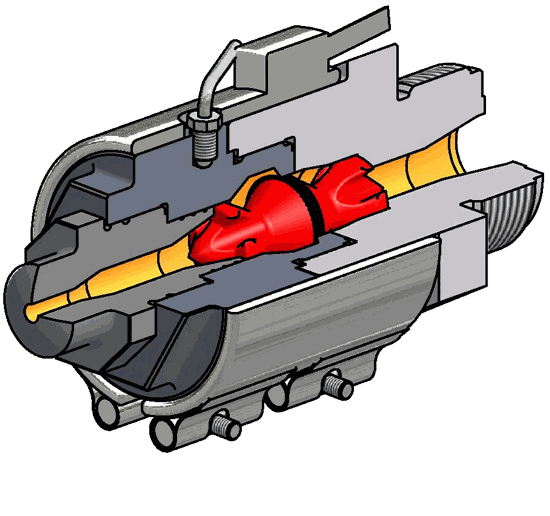

Limpieza de la boquilla de torpedo/filtro OFS tipo S




Tamaños del filtro

Los torpedos de filtro con tamaños de filtro (mm) están disponibles en stock.

S = 0,25 0,3 0,4 0,6 0,8 1,0 1,2 1,4

Medidas

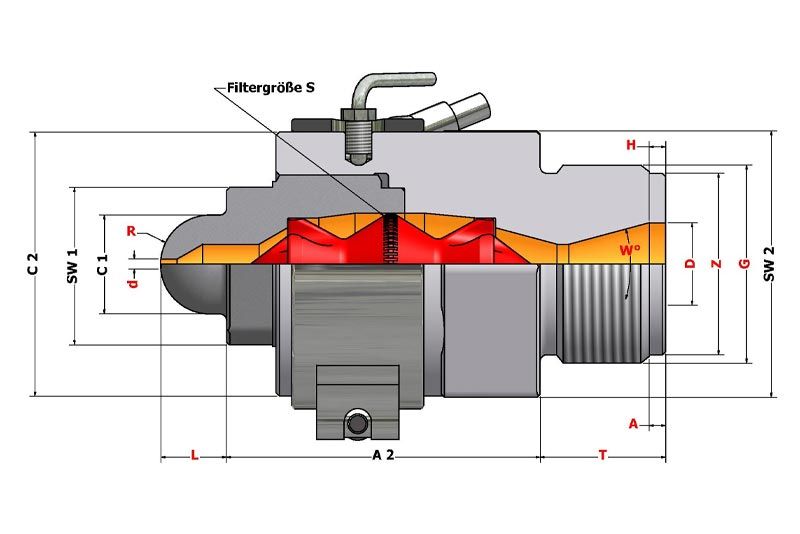

Tipos SRI SRII SRIII SRIV SRV
Peso de inyección gr. 150 500 1200 2500 4000
Presión máx. de inyección bar 2500 2500 2500 2500 2500
Medición de longitud A2 115 140 190 220 275
Diámetro de la cabeza C1 30 30 40 40 50
Diámetro del cuerpo C2 60 80 100 110 130
cabeza hexagonal SW1 32 46 60 60 60
cuerpo hexagonal SW2 60 80 90 90 90

Modo de uso

1. Retire el agregado.

2. Corrida.

3. Alivio de presión (retracción del caracol, o si no es posible la descompresión, deje el caracol en la posición delantera).

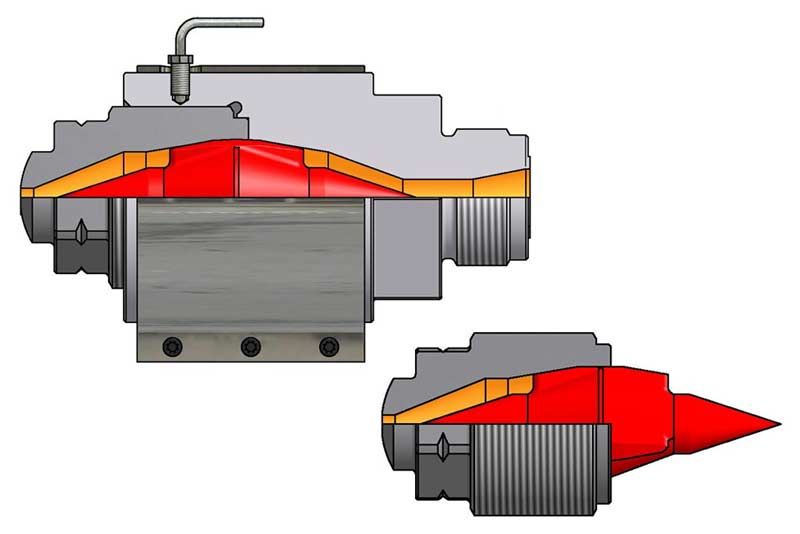

4. Retire la cabeza de la boquilla hasta el comienzo de la rosca, dependiendo del tipo de boquilla de 4-8 mm (incluida la llave de impacto del anillo).

¡Atención, por razones de seguridad, solo desenrosque a la marca!

5. Baje la presión de pulverización y rocíela 2-3 veces "fuera" de acuerdo con las normas de seguridad.

6. Atornille la cabeza de la boquilla excepto en la parada y apriétela.

7. Reanudar el moldeo por inyección.Retire el agregado.


Otras opciones

Con función de cierre, Cabezal de boquilla con aproximación de inmersión, Cabezal de boquilla con rosca interna, Cuerpo de la boquilla con asiento de aguja con inserto mixto, etc.







Odoo - Prueba 1 de tres columnas

Boquilla de torpedo/filtro reológico OFS tipo SR

Esta boquilla de filtro OFS es muy adecuada para procesar materiales extremadamente pesados y sensibles a la fricción.

Debido al diseño reológico optimizado de la boquilla, los materiales extremadamente cizallados y sensibles a la fricción también se pueden procesar fácilmente.

Sin embargo, dependiendo de la proporción de refuerzos, aquí se recomiendan recubrimientos que contrarresten el ataque abrasivo o corrosivo del material y, por lo tanto, aumenten la vida útil de la boquilla.

La base de cada boquilla de filtro OFS son los datos técnicos del proceso que recibimos de nuestros clientes. Teniendo en cuenta el material, el peso de inyección, el tiempo de inyección y el tamaño del filtro, nuestras boquillas de filtro OFS se calculan para que puedan integrarse en el proceso de inyección lo mejor posible.

Modo de funcionamiento







Limpieza de la boquilla de torpedo/filtro OFS tipo S

Manejo muy fácil (montaje y desenroscar piezas)

Medidas



Tipos (mm) RSI RSII RSIII RSIV
Peso inyección* gr. 150 500 1200 2500
Presión de inyección máxima bar 3000 3000 3000 3000
Medición de longitud A2 75 96 127 164
Diámetro de la cabeza C1 30 30 40 40
Diámetro del cuerpo C2 60 80 100 110
cabeza hexagonal SW1 32 46 60 60
cuerpo hexagonal SW2 60 80 90 90


Otras opciones

C,on función de cierre Cabezal de boquilla con aproximación de inmersión, Cabezal de boquilla con rosca interna, Cuerpo de la boquilla con asiento de aguja con inserto mixto
