Sistemas de boquilla/filtro OFS

Para plásticos no reforzados

El filtro OFS es un filtro mecánico que garantiza el funcionamiento sin problemas de herramientas y conductos calientes.

Debido a su gran área de filtro y sus cortas trayectorias de flujo, solo se producen una pérdida de presión y fricción mínimas. El inserto de filtro OFS se caracteriza particularmente por su fácil limpieza. Dado que los objetos extraños se retienen en el diámetro, se pueden quitar mediante cepillado superficial.

El inserto de filtro OFS se ofrece en 3 tamaños. Los tamaños respectivos están disponibles con diferentes tamaños de filtro, como se puede ver en la siguiente tabla.

* TAMAÑOS ESPECIALES Podemos fabricar a su propio tamaño

Función

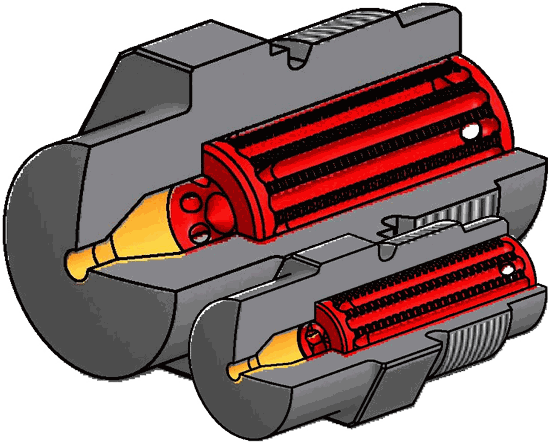

El inserto de filtro OFS está instalado en un orificio en la cabeza de la boquilla. Es simétrico para que no ocurran errores cuando se inserta.

A través de agujeros dispuestos en forma de estrella en la circunferencia, la masa entra en ranuras longitudinales que están cerradas en la dirección del flujo. Las ranuras cruzadas se unen en toda la longitud del inserto del filtro, a través de la cual la masa fundida pasa a las ranuras longitudinales vecinas. Se conservan los objetos extraños. Estas ranuras longitudinales están abiertas en la dirección del flujo para que la masa fundida se pueda inyectar en el molde de inyección.

Este diseño garantiza el filtrado de objetos extraños de todo tipo; metálicos o no metálicos, incluso gránulos sin fundir hasta los tamaños de partícula más pequeños.

Ventajas

• Moldeo por inyección sin problemas

• Reducción de los costos de mantenimiento y tiempo de inactividad

• Manejo fácil y sin problemas gracias al diseño simétrico

• Resistencia mecánica extremadamente alta, casi indestructible

• Baja pérdida de presión y fricción debido al diseño reológico óptimo de las rutas de flujo

• Efecto adicional de homogeneización y mezcla

• Los insertos de filtro OFS se pueden insertar en cualquier punta de boquilla o Se pueden utilizar boquillas de máquina y bujes de bebedero de canal caliente.

Tamaños del filtro

Tamaños de filtro disponibles a partir de 0,2 mm.

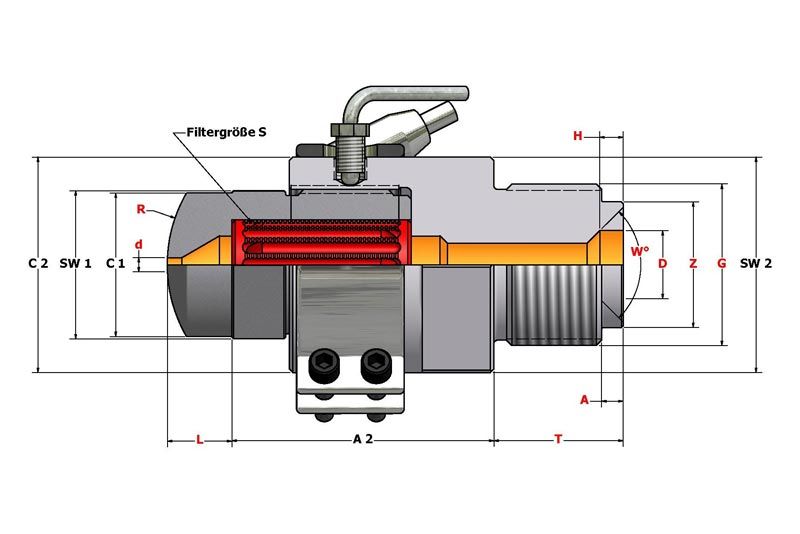

Medidas disponibles

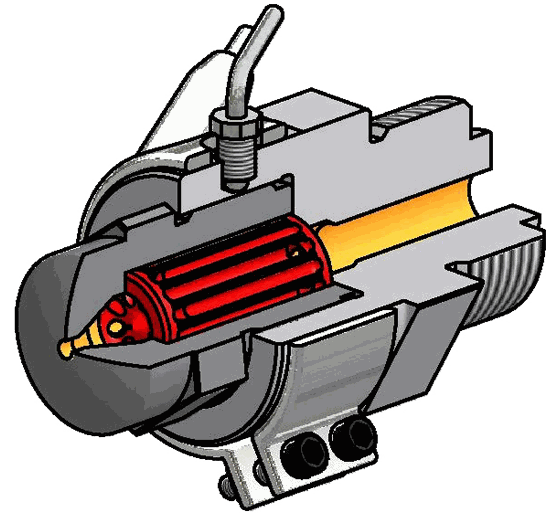

Boquilla de filtro OFS tipo SF

Esta boquilla de filtro OFS está diseñada para procesar todos los plásticos estándares no reforzados (p. ej. PE, PP, PS, ABS, PA)

Para el procesamiento de plásticos térmicamente y sensibles al cizallamiento (p. ej. POM, PVC, PC), esta boquilla es menos adecuada.

Esta boquilla también tiene un efecto de homogeneización

Tipos por peso de inyección

El posible peso de inyección  depende del material, el tamaño del filtro y el tiempo de inyección. La boquilla de filtro OFS tipo SF se ofrece en 4 tamaños. Los siguientes datos se pueden asumir como indicaciones (para el tamaño del filtro de S = 0,6 mm y el material PS):

• Tipo OFI → aprox. 200 g

• Tipo SFII → aprox. 400 g

• Tipo SFIII → aprox. 1200 g

• Tipo SFV → aprox. 3000 g

Tamaños del filtro

Los insertos de filtro con tamaños de filtro de S = 0,2 mm en adelante están disponibles en stock.

Modo de uso

1. Retire el agregado.

2. Corrida.

3. Alivio de presión (retracción del caracol, o si no es posible la descompresión, deje el caracol en la posición delantera).

4. Desenrosque la cabeza de la boquilla (tazón de impacto de anillo incluido).

5. Eliminar el inserto del filtro.

6. Si es necesario, retire cuidadosamente el material residual. Las superficies de instalación y sellado deben estar libres de plástico.

7. Inserte el conjunto intercambiable (cabeza de boquilla e inserto de filtro) y apriete (hilo de tratamiento con molicos resistentes al calor).

8. Reanudar el moldeo por inyección.

9. Limpie el tipo de cambio (cabezal de boquilla e inserto de filtro) para el siguiente proceso de limpieza.

Otras opciones

Con función de cierre, Cabezal de boquilla con aproximación de inmersión, Cabezal de boquilla con rosca interna, Cuerpo de la boquilla con asiento de aguja con inserto mixto, etc.

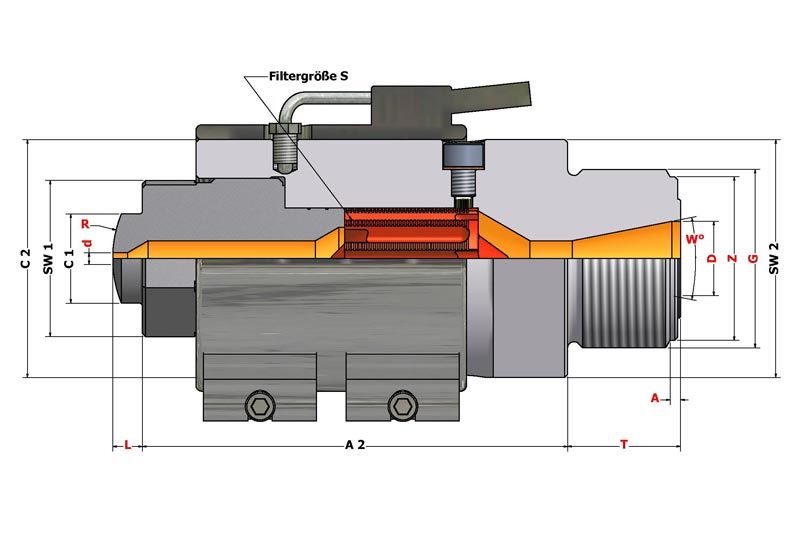

Medidas disponibles

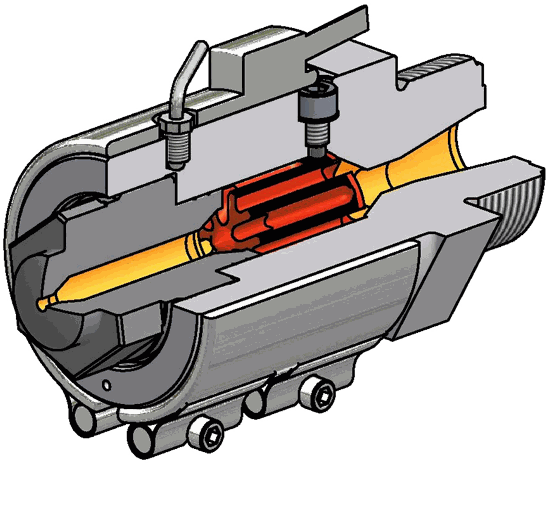

Boquilla de filtro OFS tipo UR

Esta boquilla de filtro OFS está diseñada para procesar todos los plásticos estándares no reforzados (p. ej. PE, PP, PS, ABS, PA)

Para el procesamiento de plásticos térmicamente y sensibles al cizallamiento (p. ej. POM, PVC, PC), la boquilla es menos adecuada.

Esta boquilla también tiene un efecto de homogeneización

Tipos por peso de inyección

El posible peso de inyección depende del material, el tamaño del filtro y el tiempo de inyección. La boquilla de filtro OFS tipo UR se ofrece en 3 tamaños. Los siguientes datos se pueden asumir como indicaciones (para el tamaño del filtro de S = 0,6 mm y el material PS):

• Tipo URI → aprox. 400 g

• Tipo URII → aprox. 1.300 g

• Tipo URIII → aprox. 3000 g

Tamaños del filtro

Insertos de filtro con tamaños de filtro disponibles desde S = 0,2 mm en adelante.

Modo de uso

1. Retire el agregado.

2. Corrida.

3. Alivio de presión (retracción del caracol, o si no es posible la descompresión, deje el caracol en la posición delantera).

4. Desenrosque la cabeza de la boquilla al comienzo de la rosca, dependiendo del tipo de boquilla de 4-8 mm (tazón de impacto de anillo incluido).

¡Atención, por razones de seguridad, solo desenrosque al principio del hilo!

5. Baje la presión de pulverización y rocíela 1-2 veces "fuera" de acuerdo con las normas de seguridad.

6. Atornille la cabeza de la boquilla excepto en la parada y apriétela.

7. Reanudar la pulverización.

Otras opciones

Con función de cierre, Cabezal de boquilla con aproximación de inmersión, Cabezal de boquilla con rosca interna, Cuerpo de la boquilla con asiento de aguja, con inserto mixto
