Los reguladores de flujo Smartflow® proporcionan un control de flujo manual único, sin fugas y de punto único.
Este regulador incorpora el comprobado medidor de flujo mecánico y la válvula de aguja integral en un diseño compacto.
El regulador de temperatura del molde Smartflow® controla efectivamente la temperatura del agua de enfriamiento del molde entre 27 ° C y 49 ° C para mantener una temperatura constante del molde sin la necesidad de energía.
DESCARGAS DISPONIBLES
Reguladores de flujo Smartflow®
Cómo funciona el Regulador de flujo de precisión Delta-Q con indicador de flujo turbulento Dr. Eddy
01. Los reguladores de flujo Smartflow® proporcionan un control de flujo manual único, sin fugas y de punto único
02. Este regulador incorpora el comprobado medidor de flujo mecánico y la válvula de aguja integral en un diseño compacto.

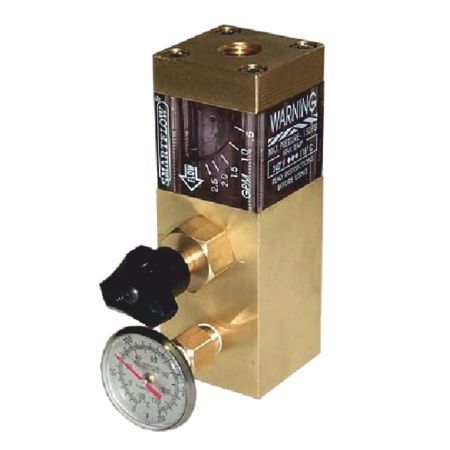

Reguladores de flujo Smartflow® 0 - 10 and 0 - 30 lpm
Descripción general
Los reguladores de flujo Smartflow® proporcionan un control de flujo manual único, sin fugas y de un solo punto. Este regulador incorpora el comprobado medidor de flujo mecánico y la válvula de aguja integral en un diseño compacto. Muy pocas piezas móviles mejoran la fiabilidad y el funcionamiento sin fugas.

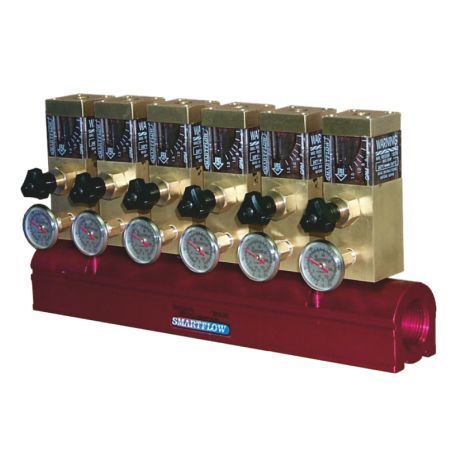

Utilizado individualmente o en combinación con un colector de agua, el regulador de flujo permite el control manual de líneas individuales de agua de refrigeración.
La válvula de latón, las juntas tóricas de EPDM y la ventana de visualización de polisulfona son compatibles con la mayoría de los líquidos de proceso.
Se puede agregar un medidor de temperatura opcional para obtener información adicional sobre el control del proceso.
Características y Beneficios
-
El tamaño compacto funciona bien en ubicaciones de espacio restringido.
-
La construcción robusta brinda años de servicio fiable..
-
La clasificación de temperatura de 115 ° C (240 ° F) permite la instalación en una amplia gama de aplicaciones.
-
El medidor de temperatura opcional muestra información adicional del proceso.
-
Sin restricciones de montaje facilitan la instalación en cualquier posición sin soportes adicionales o hardware.

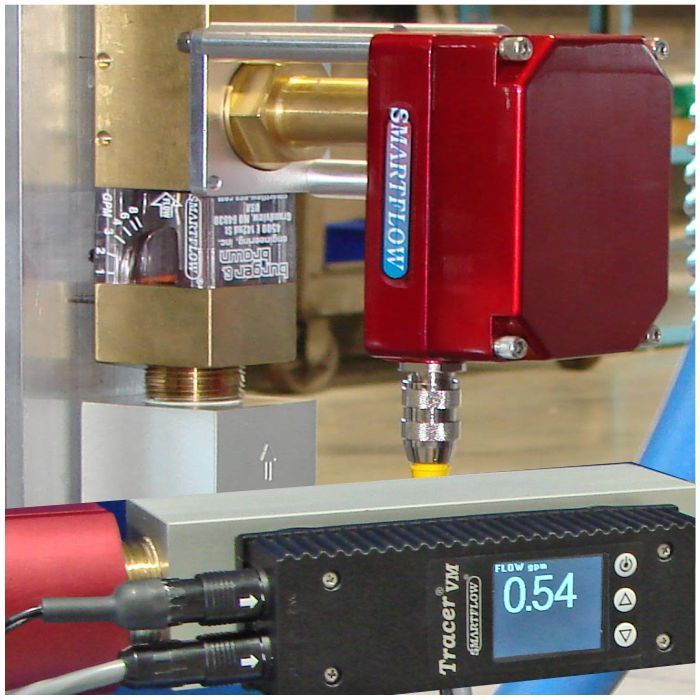

TRACER® VMA con regulador de flujo AutoReg ™
TracerVMA con regulador de flujo AutoReg, ajusta automáticamente el caudal al volumen requerido seleccionado por el usuario, independientemente de los cambios en la presión de la línea.
Caudal más consistente con más control sobre las condiciones del agua de enfriamiento en situaciones críticas de moldeo.
La interfaz de usuario se comunica con el actuador de la válvula, que ajusta automáticamente la apertura de la válvula de aguja interna del regulador de flujo Delta-Q® o de latón para mantener la velocidad de flujo o el número de Reynolds correctos.
Más información y selección de productos
¿Por qué elegir el TracerVMA?
TracerVMA con regulador de flujo automático está diseñado para mantener un flujo constante donde las fluctuaciones de presión pueden afectar negativamente las condiciones del agua de enfriamiento. Los cambios aguas arriba en la presión del agua de enfriamiento pueden causar un aumento o disminución inesperados en la presión del sistema, cambiando el volumen del flujo.
El TracerVMA con regulación automática de flujo compensa estos cambios ajustando la velocidad de flujo automáticamente de acuerdo con la configuración del usuario.
Caracteristicas
Las unidades inglesas o métricas para flujo y temperatura se pueden cambiar en cualquier momento.
Se requiere una fuente de alimentación de 24 V CC, 1,5 A con conexión a tierra para suministrar el regulador de flujo TracerVMA AutoReg.
El actuador puede girarse como una unidad en relación con el regulador para facilitar la instalación y la accesibilidad.
Los materiales resistentes a la corrosión son estándar. Las opciones de 3/8 "y 1/2" incluyen regulador de flujo Delta-Q. Los tamaños de regulador de flujo de 3/4 "y 1" son solo de latón.
La alarma del actuador notifica al usuario si el TracerVMA con AutoReg no puede mantener el caudal mínimo requerido o el número de Reynolds. El intervalo de tiempo es programable.
El control de la interfaz de usuario local o remota permite una instalación conveniente. La interfaz de usuario se puede montar a una distancia de hasta 2.9M (9.5 pies) del sensor de flujo y el conjunto del regulador.
La función de totalizador proporciona la visualización del volumen desde un punto de inicio seleccionado por el usuario que se puede restablecer en cualquier momento. (El valor máximo es de aproximadamente 42,949,000 litros o 11,338,000 galones).
Las salidas analógicas separadas facilitan la recopilación de datos de temperatura y caudales. Las salidas de voltaje son seleccionables por el usuario usando los menús en pantalla: 0 a 3.5 / 4.1 voltios, 0 a 5 voltios o 0 a 10 voltios.
La tecnología FCI (Indicador característico de fluidos) ayuda a optimizar el uso sistémico del agua. “TF” en la pantalla digital significa la presencia de flujo turbulento o la eficiencia óptima del agua de enfriamiento. La mezcla de 0, 10, 20 o 30% de glicol es compatible con los cálculos de flujo turbulento.
El interruptor SPDT es programable para uno o cuatro puntos de ajuste: flujo bajo, flujo alto, temperatura baja, temperatura alta o condición de flujo turbulento. Los puntos de ajuste pueden activarse o desactivarse en cualquier combinación para indicar un estado de alarma. El interruptor se puede conectar a los controles de la máquina o a un indicador visual, como una luz de pila de bajo voltaje.
Rangos de flujo Rango de tamaño del cuerpo (LPM) Rango (GPM) Número de Reynolds Banda muerta Velocidad de flujo Banda muerta
-
3/8 "y 1/2" 1 a 15 0.3 a 4 300 0.1 LPM
-
3/8 "y 1/2" 2 a 40 0.5 a 10.6 300 0.1 LPM
-
3/4 "y 1" 5 a 100 1.3 a 26.4 1000 1.0 LPM
-
1 "10 a 200 2.6 a 52.8 1000 2.0 LPM
Especificaciones
Precisión de flujo: ± 1.5% de la escala completa Rango de temperatura .: 0 ° C a 120 ° C Precisión de temperatura: ± 2 ° C Presión de funcionamiento: 10,3 bar máx. (150 psi máx.)
Alimentación
-
Fuente de alimentación: 24 VDC (externa)
-
Clasificación del interruptor: 1A, 30 VDC / 30VAC Señales de flujo y temperatura: 0 a 5 o 0 a 10 VCC
Materiales
Elemento de detección: Sensor MEMS a base de silicona Sello (sensor a la carcasa): EPDM Inserto de medidor de flujo: PPA 40 GF
Cuerpo de flujo
-
Tamaño del cuerpo de 3/8 "y 1/2": cuerpo de nylon con flujo de vidrio con Tapas de extremo de latón o nylon
-
Tamaño del cuerpo de 3/4 "y 1": cuerpo de flujo de aluminio anodizado o acero inoxidable
Regulador de flujo
-
3/8 "y 1/2" Delta-Q: Tapas de extremo de latón o nylon con relleno de vidrio Nylon relleno de vidrio Vástago de acero inoxidable y asiento de válvula Juntas tóricas de EPDM
-
Latón de 3/8 ": Cuerpo de latón Vástago de latón y asiento de válvula Juntas tóricas de EPDM
-
3/4 "y 1": cuerpo de latón Vástago de latón y asiento de válvula Juntas tóricas de EPDM

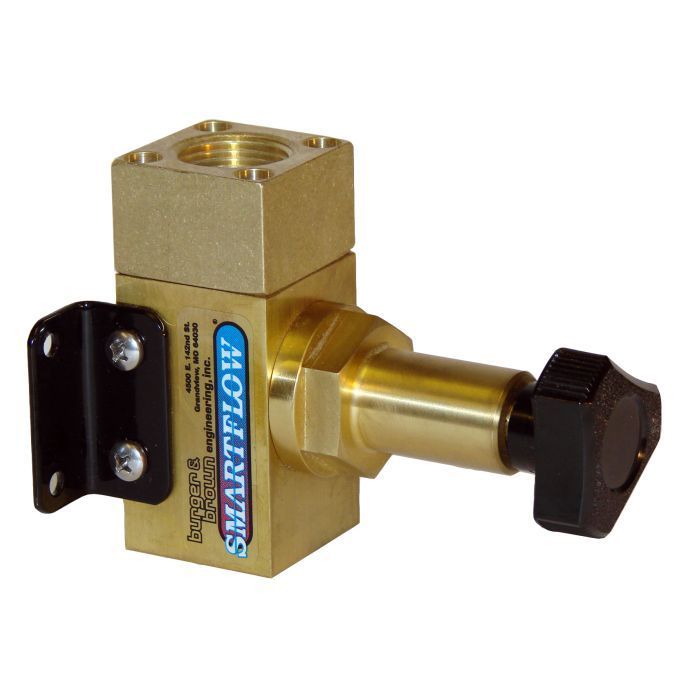

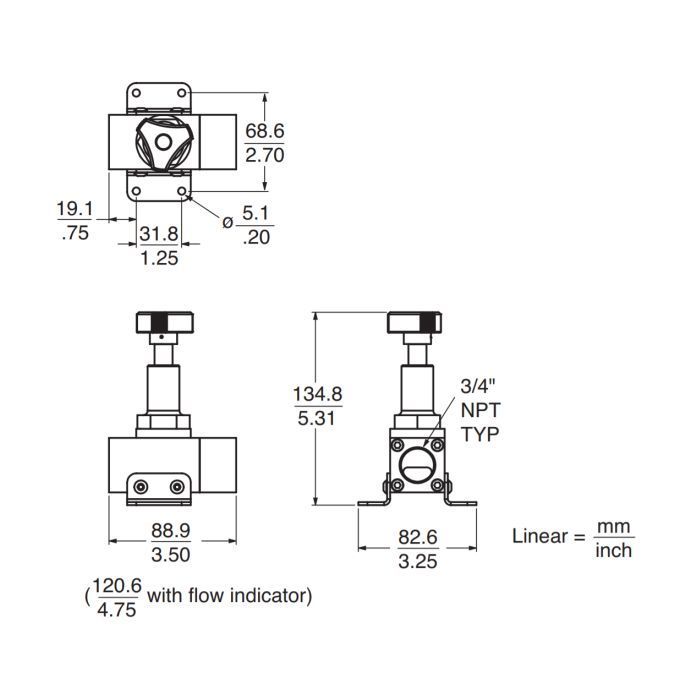

Reguladores de flujo de latón de 3/4 "NPT SOLAMENTE
El gran tamaño de este regulador de flujo es único en la industria para el control preciso de líneas de agua de enfriamiento de 3/4 ".
El cuerpo de latón, el vástago de la válvula y el asiento con juntas tóricas de EPDM son compatibles con la mayoría de los líquidos de proceso.
El regulador de flujo se puede usar en combinación con un medidor de flujo mecánico de 3/4 "para agregar indicación de flujo, temperatura o presión.

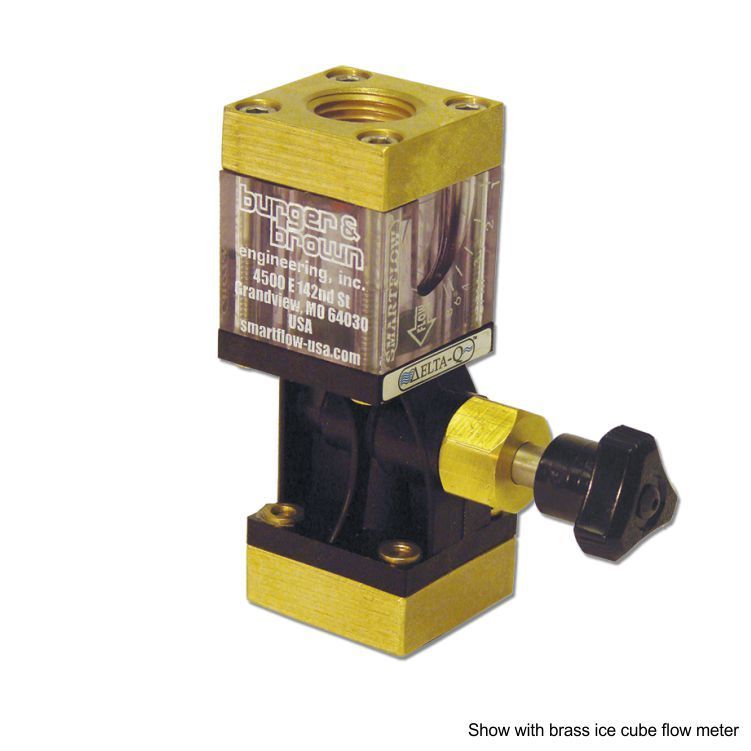

Se puede agregar un cuerpo de flujo IceCube ™ con escala de 8 gpm o 30 lpm para mostrar el caudal.
Más información y selección de productos Se incluyen soportes de montaje para soporte mecánico.
Especificaciones técnicas
Piezas y materiales mojados
-
Cuerpo: latón Vástago y asiento de la válvula: latón
-
Anillos tóricos: EPDM
-
Tornillos de cabeza: acero inoxidable
-
Medida de rosca: 3/4 "NPT (F)
-
Temperatura de funcionamiento máx .: 115 ° C Presión de funcionamiento máx .: 150 psi (10,3 bar)
-
Soportes de montaje: acero con recubrimiento en polvo
-
Partes opcionales del indicador de flujo
-
Cuerpo de flujo: polisulfona Paleta: Nylon Primavera: acero inoxidable

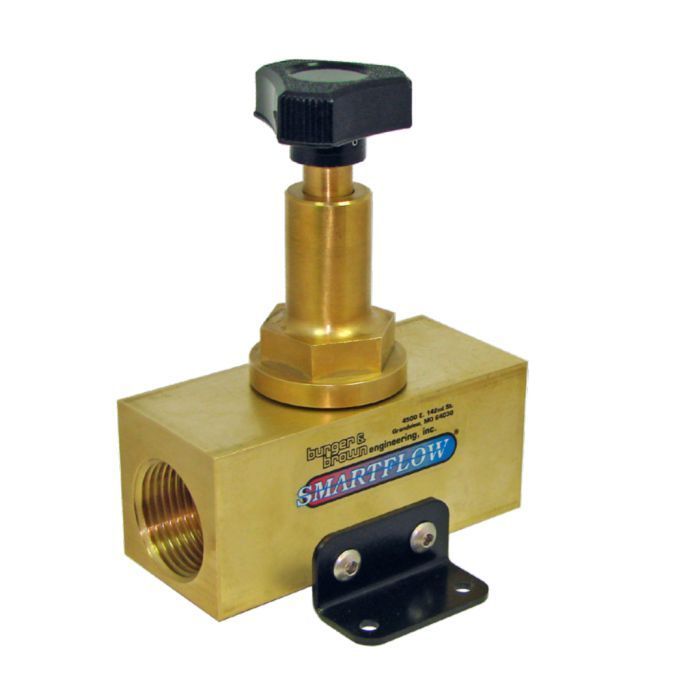

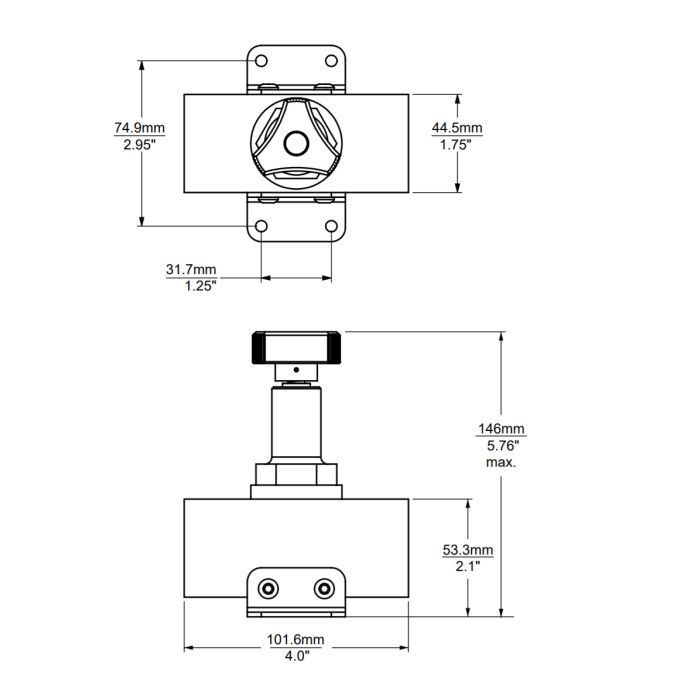

Reguladores de flujo de latón de 1"NPT SOLAMENTE
El gran tamaño de este regulador de flujo manual es único en la industria para el control preciso de líneas de agua de enfriamiento de 1 ".
El cuerpo de latón, el vástago de la válvula y el asiento con juntas tóricas de EPDM son compatibles con la mayoría de los líquidos de proceso.
El regulador de flujo se puede usar en combinación con un medidor de flujo electrónico o mecánico de 1 "para agregar indicación de flujo, temperatura o presión.
Más información y selección de productos
Se incluyen soportes de montaje para soporte mecánico.
Especificaciones técnicas
Piezas y materiales mojados
Cuerpo: latón
Vástago y asiento de la válvula: latón
Anillos tóricos: EPDM
Soportes de montaje: acero con recubrimiento en polvo
Tamaño de conexión: 1 "NPT (F)
Temperatura de funcionamiento máx .: 115 ° C Presión de funcionamiento máx .: 150 psi (10.3bar)

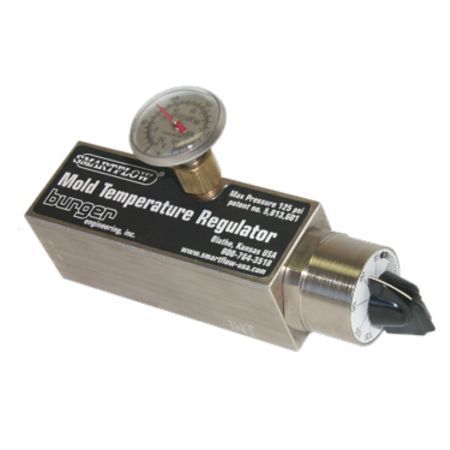

Regulador de Temperatura del Molde
El regulador de temperatura del molde Smartflow controla efectivamente la temperatura del agua de enfriamiento del molde entre 80 ° F y 120 ° F (27 ° C y 49 ° C) para mantener una temperatura constante del molde.
Instalado para controlar el flujo de agua que sale de un molde de inyección, el regulador de temperatura del molde recupera el calor residual del plástico sin la necesidad de energía eléctrica.
Descripción general
Es un sustituto simple y económico para un calentador de molde eléctrico convencional.
La temperatura del agua de enfriamiento siempre corresponde a temperaturas más altas del molde (acero) (por ejemplo: la temperatura del agua a 120 ° F puede dar como resultado una temperatura del molde de 180 ° F).
Flujo turbulento, presión y temperatura del agua de refrigeración del suministro
Tradicionalmente, se usan altas tasas de flujo turbulento en los circuitos de agua de enfriamiento para lograr tasas de transferencia de calor aceptables desde el molde.
Los altos caudales turbulentos son irrelevantes cuando se utiliza el regulador de temperatura del molde Smartflow.
Regula el flujo de agua de enfriamiento que sale del molde para alcanzar la temperatura del punto de ajuste. La unidad tampoco se ve afectada por la presión y la temperatura del agua de refrigeración. Por ejemplo, compensa automáticamente los cambios de temperatura del agua de la torre de enfriamiento entre la noche y el día.
Características y Beneficios
-
Control de zona múltiple: el uso de varios reguladores o un colector de entrada opcional facilita el control efectivo de la zona
-
No se ve afectado por los cambios de presión: el regulador de temperatura del molde utiliza el principio de expansión térmica para el funcionamiento Maneja los cambios de temperatura del agua de la torre: modula el flujo para controlar la temperatura del agua de enfriamiento
-
Montaje en línea: se instala fácilmente
-
Costo de propiedad: generalmente 1/6 del costo de un calentador de molde eléctrico convencional
-
Sin mantenimiento: pocas piezas internas para un funcionamiento sin problemas
-
Ahorro de energía: no utiliza electricidad, conservando preciosos costos de energía Tamaño pequeño: limpia el desorden en el taller: sin mangueras ni cables de alimentación para tropezar
-
Termómetro de cuadrante integral: verifica la temperatura del punto de ajuste
-
Colector de entrada opcional: proporciona control de temperatura para múltiples zonas con un regulador

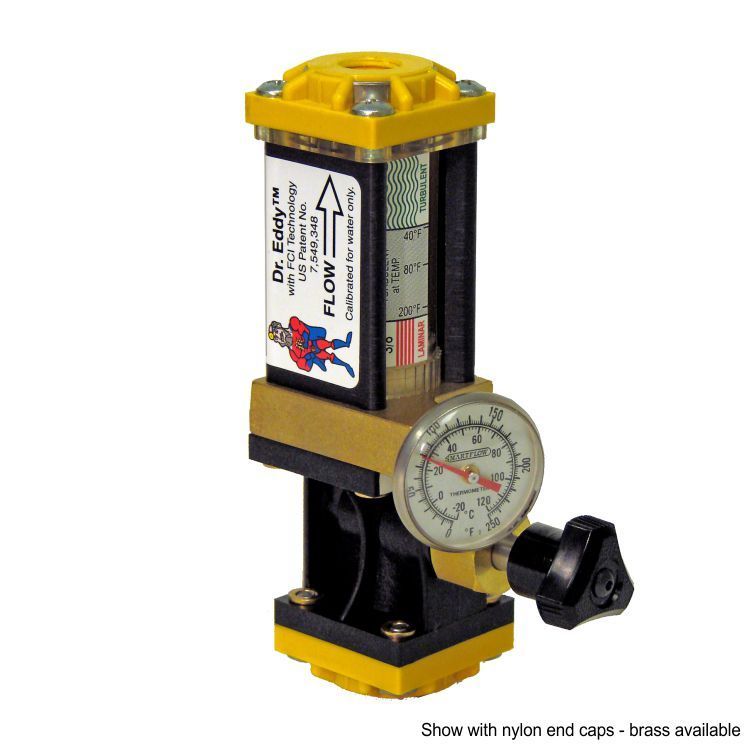

Regulador de flujo de precisión Delta-Q con indicador de flujo turbulento Dr. Eddy
En combinación con el Smartflow Delta-Q, estos modelos están equipados con el indicador de flujo turbulento Dr. Eddy
Ahorro de agua y energía
No es solo un medidor de flujo, sino una herramienta para ayudar a conservar los recursos de agua de refrigeración.
En las aplicaciones de moldeo, muchos operadores de moldes intentan maximizar el flujo de agua a través de sus sistemas de enfriamiento para garantizar un flujo turbulento.
Hacerlo aumenta los costos de energía para bombear más agua de la necesaria a través del sistema.
Esta práctica también puede limitar la cantidad de agua de enfriamiento disponible para prensas adicionales en el mismo circuito de enfriamiento.
El regulador Delta-Q permite la capacidad de ajuste total del volumen de flujo desde el flujo sin restricciones hasta el cierre completo mediante el control de flujo manual.
El diseño modular permite a los usuarios personalizar modelos que cumplan los requisitos de refrigeración científica para cada aplicación.
El cuerpo de nylon relleno de vidrio es liviano y duradero.
Los componentes internos de acero inoxidable son resistentes a la corrosión.
** También disponible en subprocesos NPT y GPM **
Más información y selección de productos
¿Por qué comprar el Delta-Q?
-
El tamaño compacto funciona bien en ubicaciones de espacio restringido.
-
La construcción robusta brinda años de servicio perdurable.
-
La variedad de tamaños de entrada proporciona exactamente la conexión correcta.
-
La clasificación de temperatura de 99 ° C permite la instalación en una amplia gama de aplicaciones.
-
Solución económica para la regulación de flujo sin fugas de circuitos simples o múltiples.
-
No hay restricciones de montaje que faciliten la instalación en cualquier posición sin soportes o hardware adicionales.
-
Los medidores de temperatura y presión opcionales brindan acceso instantáneo a la información de presión y temperatura además del flujo en una unidad.
Detalles técnicos
Piezas y materiales mojados
-
Tapas finales: latón o nylon con relleno de vidrio Cuerpo del regulador: nylon relleno de vidrio Cuerpo de flujo: polisulfona
-
Anillo indicador: caucho de silicona
-
Pistón: Acetal
-
Espira: acero inoxidable
-
Anillos tóricos: EPDM
-
Bloque de indicador: latón
-
Accesorios opcionales de conexión rápida: latón
Especificaciones
-
Rango de flujo: 1-8 lpm
-
Precisión: ± 10% escala completa
-
Temperatura de funcionamiento máx .: 99 ° C Presión de funcionamiento máx .: 100 psi (6,9 bar)
-
Termómetro: -20 ° a 120 ° C ± 2% de precisión (escala completa)
-
El Dr. Eddy está calibrado para usarse solo con agua. Una escala de glicol al 10% está disponible bajo pedido.
-
La adición de glicol al agua de enfriamiento puede tener un efecto dramático en el flujo turbulento, aumentando la velocidad de flujo necesaria para lograr una eficiencia de enfriamiento óptima.
Regulador de flujo de precisión Delta-Q
NUEVO MODELO con pantalla digital autónoma que mide el caudal de líquido, la temperatura y calcula las BTU por minuto.
La pantalla se configura mediante los botones sellados y los menús fáciles de usar.
Como herramienta de diagnóstico, los ingenieros y el personal de mantenimiento pueden verificar rápidamente la temperatura y el flujo en las líneas de agua utilizando el medidor de flujo LCD TRACER®.
La pantalla se configura mediante los botones sellados y los menús fáciles de usar.
>>> VEA LOS NUEVOS CUERPOS DEL MEDIDOR DE FLUJO VM - SIN PIEZAS EN MOVIMIENTO
>>> VEA LOS NUEVOS MEDIDORES DE FLUJO VM CON INTERFAZ DE USUARIO - SIN PIEZAS EN MOVIMIENTO
Más información y selección de productos
Esta unidad LCD portátil no tiene comparación como herramienta de solución de problemas. Como herramienta de control de procesos, el TRACER® puede dejarse en su lugar para controlarr las aplicaciones más críticas. La función de apagado automático ajustable prolonga la vida útil de la batería.
Características y Beneficios
-
Se puede montar en cualquier posición
-
Tiempo "encendido" programable
-
Medida de flujo turbulento
-
Acepta flujo en cualquier dirección
-
Caudal mostrado en centésimas
-
Temperatura en Fahrenheit o Celsius Temperatura mostrada en décimas de grado Tamaños de conexión BSP (F) de 3/8 ", 3/4", 1 ", 1 1/2" y 2 "
-
Alimentado por batería: la duración extendida de la batería ahora es de 500 horas
-
Cumple con RoHS (eliminación de componentes que contienen plomo)
-
Nuevo Velocidad de flujo en galones o litros por minuto, +/- 5% de precisión
Partes húmedas:
-
Cuerpo del medidor de flujo: aluminio anodizado, acero inoxidable disponible.
-
Mirilla: polisulfona (solo unidades de 3/8 ")
-
Impulsor - Nylon 6.12 Eje - Acero inoxidable 18-8 Imán - Neodimio
-
Alimentación Batería - 3.6V 1.0A Litio Duración de la batería: hasta tp 500 horas
-
Temperatura: Rango: 32 a 180 grados F (0 a 82 C)
-
Precisión +/- 2% del valor de visualización Repetibilidad +/- 1% del valor de visualización Ambiental:
-
Presión - 3/8 "150 psi - 3/4" -2 "100 psi máx.
-
Disponible en hilos NPT
-
Montaje en cualquier posición

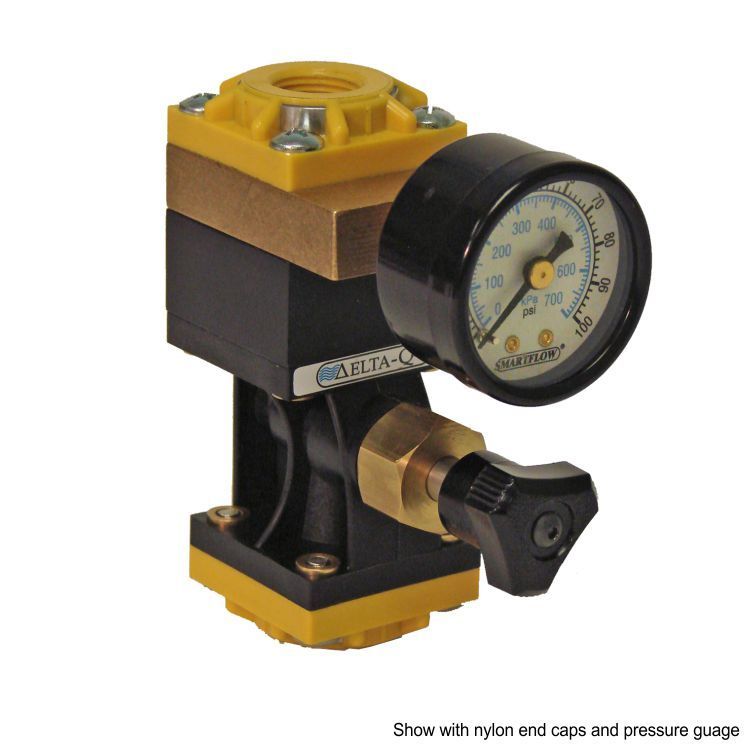

Regulador de flujo de precisión Delta-Q con medidores - Tapas de nylon
El Smartflow Delta-Q es un módulo regulador de flujo de precisión de bajo costo que se puede usar con otros componentes Smartflow como tapas de extremo roscadas, medidores de flujo IceCube ™, medidores de temperatura y presión, medidor de flujo / indicadores de flujo turbulento Dr. Eddy®, Medidores de flujo electrónicos Tracer® y colectores de agua de refrigeración.
El regulador Delta-Q permite la capacidad de ajuste total del volumen de flujo desde el flujo sin restricciones hasta el cierre completo mediante el control de flujo manual.
El diseño modular permite a los usuarios personalizar modelos que cumplan los requisitos de refrigeración científica para cada aplicación.
El cuerpo de nylon relleno de vidrio es liviano y duradero.
Los componentes internos de acero inoxidable son resistentes a la corrosión.
** También disponible en hilos NPT **
Más información y selección de productos
¿Por qué comprar El Smartflow Delta-Q?
-
El tamaño compacto funciona bien en ubicaciones de espacio restringido.
-
La construcción robusta brinda años de servicio fiable y duradero.
-
La variedad de tamaños de entrada proporciona exactamente la conexión correcta.
-
La clasificación de temperatura de 99 ° C permite la instalación en una amplia gama de aplicaciones.
-
Solución económica para la regulación de flujo sin fugas de circuitos simples o múltiples.
-
No hay restricciones de montaje que faciliten la instalación en cualquier posición sin soportes o hardware adicionales.
-
Los medidores de temperatura y presión opcionales brindan acceso instantáneo a la información de presión y temperatura además del flujo en una unidad.
Detalles técnicos
Piezas y materiales mojados
-
Tapas de extremo: nylon relleno de vidrio Cuerpo: nylon relleno de vidrio
-
Anillos tóricos: EPDM
-
Potencia del regulador: acero inoxidable Tornillos de cabeza: acero inoxidable
-
Bloque de indicador opcional: latón
-
Accesorios opcionales de conexión rápida: latón
Especificaciones
-
Temperatura de funcionamiento máx .: 99 ° C Presión de funcionamiento máx .: 100 psi (6.9 bar)
-
Termómetro de cuadrante opcional: -20 ° a 120 ° C - ± 2% de precisión (escala completa)
-
Manómetro opcional: 0 a 100 psi (0 a 700 Kpa) ± 3% de precisión (escala completa) - 30 y 60 psi también disponibles

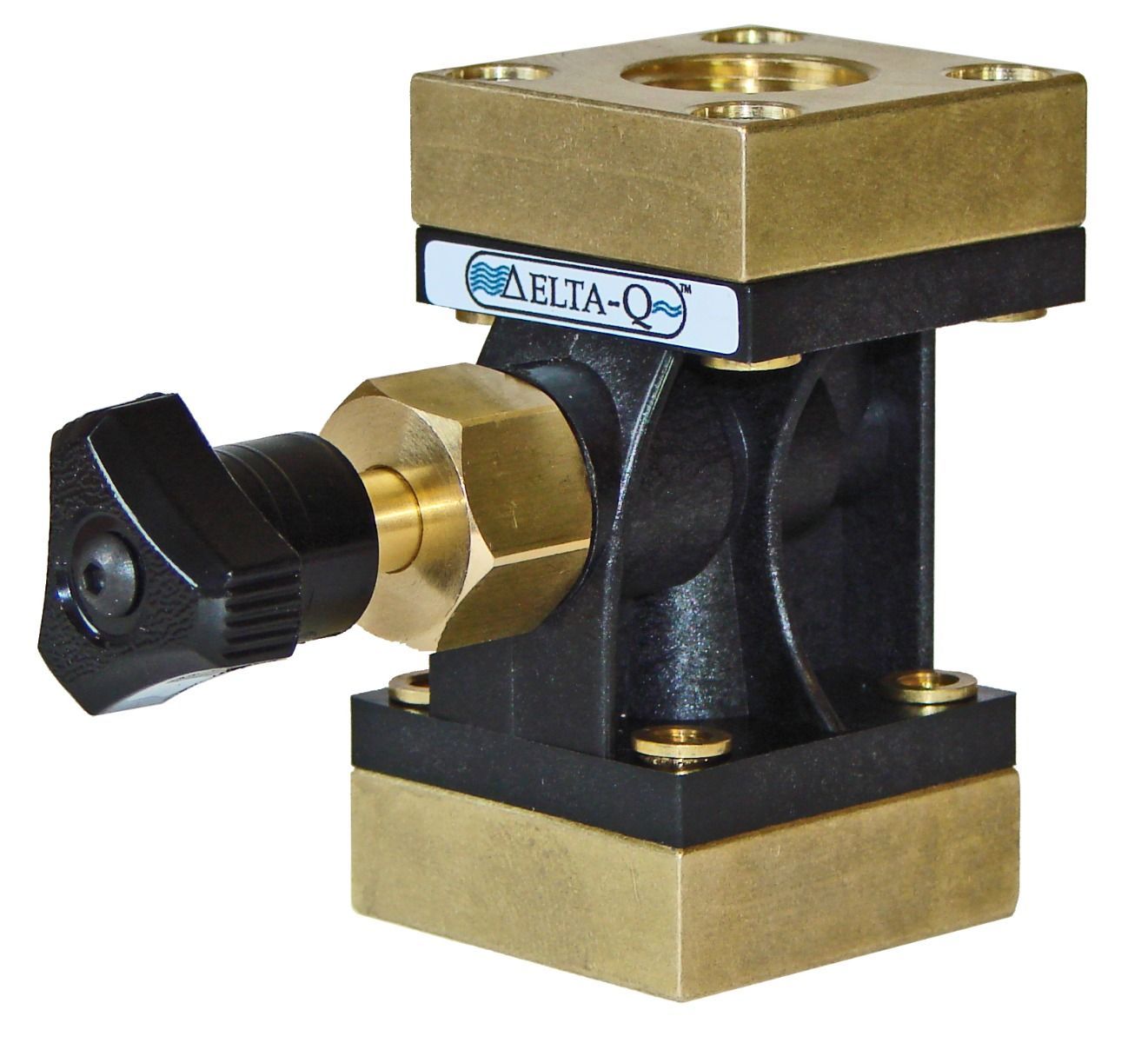

Regulador de flujo de precisión Delta-Q con medidores - Tapas de latón
El Smartflow Delta-Q Delta-Q es un módulo regulador de flujo de precisión de bajo costo que se puede usar con otros componentes Smartflow como tapas de extremo roscadas, medidores de flujo IceCube ™, medidores de temperatura y presión, medidor de flujo / indicadores de flujo turbulento Dr. Eddy®, Medidores de flujo electrónicos Tracer® y colectores de agua de refrigeración.
El regulador Delta-Q permite la capacidad de ajuste total del volumen de flujo desde el flujo sin restricciones hasta el cierre completo mediante el control de flujo manual.
El diseño modular permite a los usuarios personalizar modelos que cumplan los requisitos de refrigeración científica para cada aplicación.
El cuerpo de nylon relleno de vidrio es liviano y duradero.
Los componentes internos de acero inoxidable son resistentes a la corrosión.
** También disponible en hilos NPT **
Más información y selección de productos
¿Por qué comprar El Smartflow Delta-Q?
-
El tamaño compacto funciona bien en ubicaciones de espacio restringido.
-
La construcción robusta brinda años de servicio fiable y duradero.
-
La variedad de tamaños de entrada proporciona exactamente la conexión correcta.
-
La clasificación de temperatura de 99 ° C permite la instalación en una amplia gama de aplicaciones.
-
Solución económica para la regulación de flujo sin fugas de circuitos simples o múltiples.
-
No hay restricciones de montaje que faciliten la instalación en cualquier posición sin soportes o hardware adicionales.
-
Los medidores de temperatura y presión opcionales brindan acceso instantáneo a la información de presión y temperatura además del flujo en una unidad.
Detalles técnicos
Piezas y materiales mojados
-
Tapas de extremo: nylon relleno de vidrio Cuerpo: nylon relleno de vidrio
-
Anillos tóricos: EPDM
-
Potencia del regulador: acero inoxidable Tornillos de cabeza: acero inoxidable
-
Bloque de indicador opcional: latón
-
Accesorios opcionales de conexión rápida: latón
Especificaciones
-
Temperatura de funcionamiento máx .: 99 ° C Presión de funcionamiento máx .: 100 psi (6.9 bar)
-
Termómetro de cuadrante opcional: -20 ° a 120 ° C - ± 2% de precisión (escala completa)
-
Manómetro opcional: 0 a 100 psi (0 a 700 Kpa) ± 3% de precisión (escala completa) - 30 y 60 psi también disponibles
Regulador de flujo Delta-Q con medidor de flujo de nylon y medidores 10 Lpm
Especificaciones
