Boquillas de aguja + filtro OFS tipo VSR








La compañía OFS es su socio para la tecnología de filtración, mezcla y obturación

Con más de 30 años de experiencia, Odenwälder Filtersysteme GmbH (OFS) ha desarrollado una posición de liderazgo.

Puede encontrar nuestra gama completa de productos en nuestro catálogo.

Boquillas de aguja + filtro OFS tipo VSR

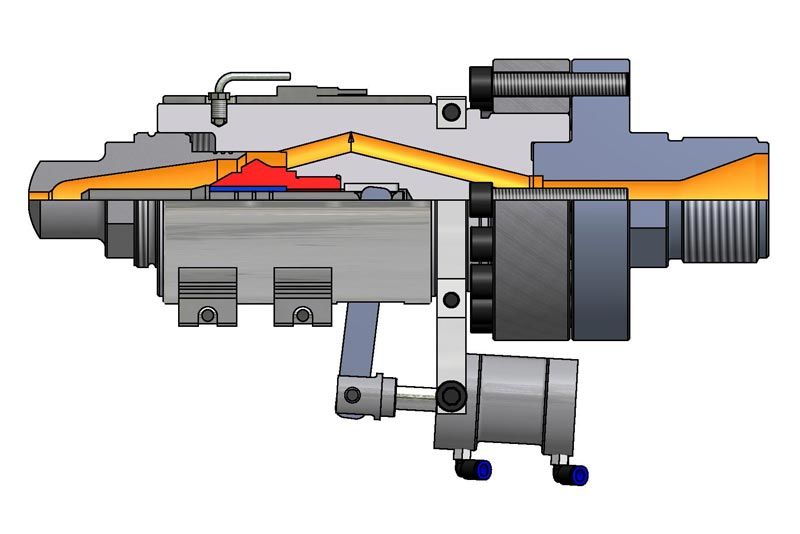

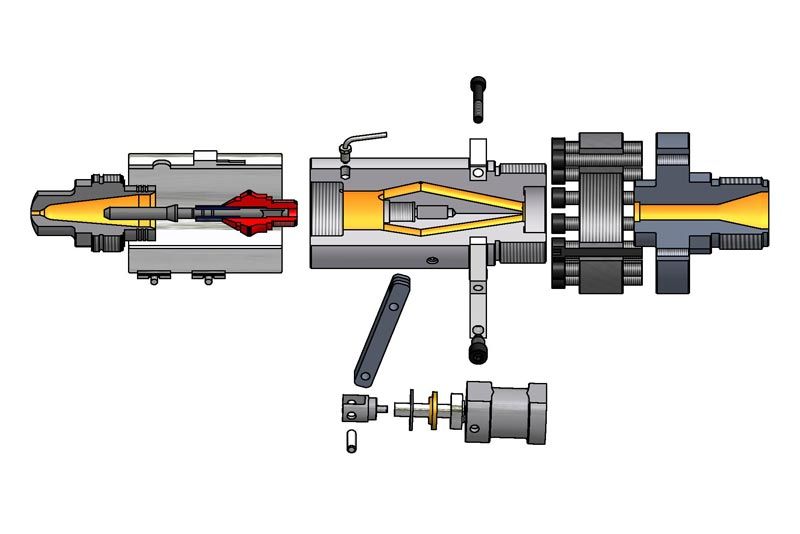

La boquilla de cierre de filtro OFS es una combinación de filtro y sistema de cierre de aguja.

Dos sistemas de boquillas unidos en una boquilla: tecnología de filtración y cierre.

En el procesamiento de plásticos, evita el babeo después de completar el proceso de inyección. La boquilla de cierre de filtro OFS tipo VSR se puede controlar hidráulica o neumáticamente dependiendo del diseño de la máquina de moldeo por inyección.

Debido al diseño reológico óptimo del elemento filtrante, los materiales reforzados también se pueden procesar fácilmente. Sin embargo, dependiendo de la proporción de refuerzos, aquí se aplican recubrimientos para aumentar la vida útil de la boquilla.

DESCARGAS DISPONIBLES


01. Boquilla de obturación + cierre

Dos sistemas de boquillas unidos en una boquilla: tecnología de filtración y cierre.

02. evita el babeo y materiales no fusibles

elimina metales y el hilo del babeo en si Inyectora

k




Limpieza

Fácil (vea el video)





Boquillas de obturación OFS de filtro tipo VSR

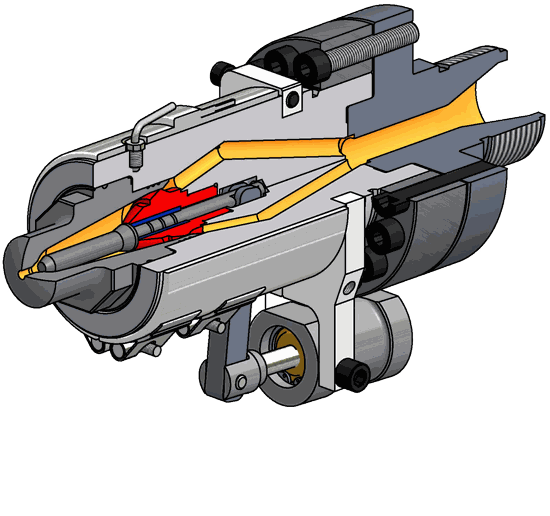

La boquilla de cierre de filtro OFS tipo VSR es una combinación de filtro y boquilla de cierre de aguja.

Se evita que la masa retroceda de vuelta después de completar el proceso de inyección. Dependiendo del diseño de la máquina de moldeo por inyección, la boquilla de cierre de filtro OFS tipo VSR se puede controlar hidráulica o neumáticamente. Debido al diseño reológico óptimo del elemento filtrante, los materiales reforzados también se pueden procesar fácilmente.

Peso de inyección

El posible peso de la inyección depende del material, el tamaño del filtro y el tiempo de inyección. Dependiendo del tamaño, se pueden procesar hasta 2.000 g (con un tamaño de filtro de S = 0,6 mm, material PS).

Tamaños del filtro

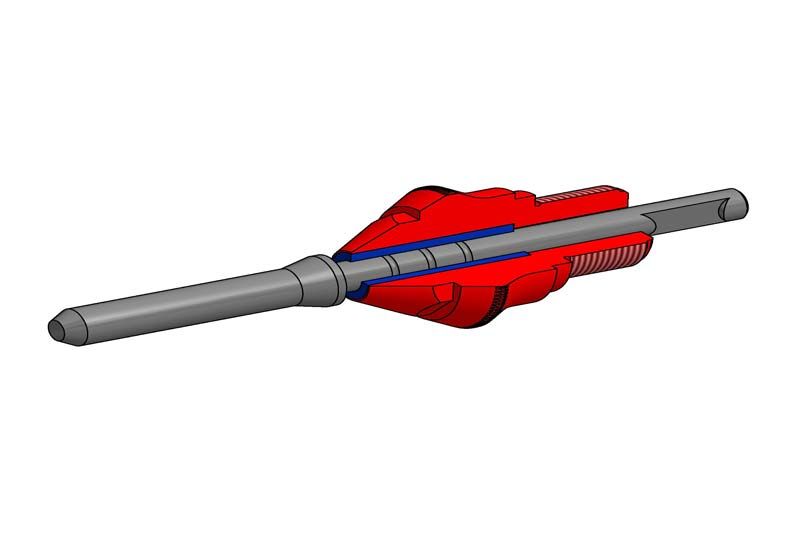

Torpedos filtrantes con tamaños de filtro disponibles desde 0,25 mm en adelante.

Medidas disponibles

Datos y dimensiones estándar (mm)
VSRII VSRIII
Peso de inyección gr. 600 2000
Presión de inyección máx bar 2.300 2.300
Medición de longitud A2 245 300
Diámetro de la cabeza C1 30 40
Diámetro del cuerpo C2 80 100
Cabeza hexagonal SW1 46 60
Cuerpo hexagonal SW2 60 80



Utilización

  • Limpieza

  • Fácil manejo (vea el video)

  • Tamaños del filtro

  • Torpedos filtrantes con tamaños de filtro disponibles desde 0,25 mm en adelante.

Otras opciones

Cabezal de boquilla con aproximación de inmersión, Cabezal de boquilla con cabrestante interno con inserto mixto, etc.
