Boquillas de obturación automática antibabeo OFS
La compañía OFS es su socio para la tecnología de filtración, mezcla y obturación
Con más de 30 años de experiencia, Odenwälder Filtersysteme GmbH (OFS), fabricante alemán ha desarrollado una posición de liderazgo.
Puede encontrar nuestra gama completa de productos en nuestro catálogo.
Boquillas de cierre de aguja OFS
- OFS tiene la solución adecuada para una amplia variedad de plásticos.
- Para una orientación que el sistema de cierre u obturación adecuado para usted, simplemente llámenos para asesorarle
Boquilla de obturación OFS de resorte tipo FV
La boquilla de cierre del resorte se cierra por presión del resorte y se abre por la presión de pulverización.
A medida que la presión aumenta más de 200 bar, la boquilla se abre contra el resorte y libera el canal de flujo.
La boquilla de obturación/cierre de resorte se puede utilizar prácticamente para procesar todos los termoplásticos y siliconas. La elección del tipo de boquilla depende del flujo de inyección y el diámetro del tornillo.
Tipos disponibles
La boquilla de cierre de resorte OFS está disponible en 3 tamaños:
- Tipo FVI Diámetro hasta aprox. 20 mm
- Tipo FVII Diámetro del tornillo aprox. 18 - 50 mm
- Tipo FVIII Diámetro de 50 a 100 mm
Características
- Presión de apertura de 200 bar
- El resorte es resistente a la temperatura hasta aprox. 450 °C
- Protección contra la abrasión para un contenido de fibras superior al 30 % mediante el uso de acero metalúrgico en polvo
- Incluimos la resistencia y termopar
Ventajas
- Tiempos de ciclo más cortos
- Mayor seguridad del proceso durante el moldeo por inyección
- Construcción compacta e intercambio de todas las piezas
- Fácil de desmontar
- Se puede adaptar en cualquier momento
- Fácil de usar
Boquilla tipo FV

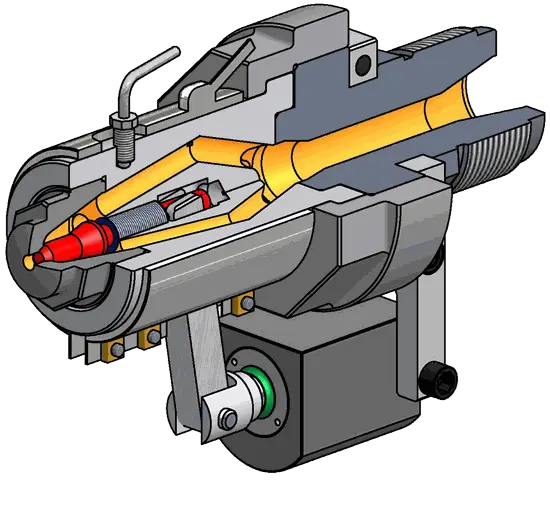

Boquillas de obturación OFS tipo NV por cierre de aguja
La boquilla de cierre de la aguja se cierra y abre mediante control neumático o hidráulico.
Este tipo de boquilla también se puede controlar a través de un enlace. La separación controlada del flujo de plástico permite tiempos de ciclo más cortos y evita babeos de material.
La boquilla de cierre de aguja se puede utilizar prácticamente para procesar todos los termoplásticos. La elección del tipo de boquilla depende del flujo de inyección y el diámetro del tornillo.
Tipos disponibles
La boquilla de cierre de aguja OFS está disponible en 3 tamaños:
- Tipo NVI Diámetro del tornillo hasta aprox. 35 mm
- Tipo NVII Diámetro del tornillo aprox. 30-80 mm
- Tipo NVIII Diámetro del tornillo de aprox. 70 mm
Características
- Diseño modular y robusto
- Se suministra incluyendo resistencia y termopar
- Diseño específico del cliente.
- Máx. Presión de inyección 2.500 bar.
- Diseño reológicamente óptimo.
Ventajas
- Tiempos de ciclo más cortos
- Posible dosificación con la boquilla levantada
- Mayor seguridad del proceso durante el moldeo por inyección
- Construcción compacta y robusta
- Intercambiabilidad de todas las piezas
- Fácilmente desmontable
- Se puede adaptar en cualquier momento
- Fácil de usar y manejo
Boquilla tipo NV

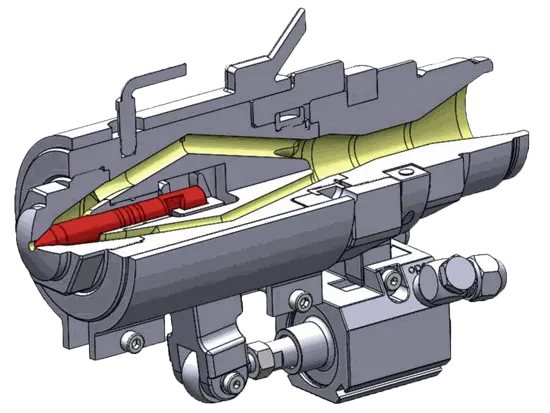

Boquillas de obturación OFS tipo NVP por cierre de aguja
La boquilla de cierre de aguja se cierra activamente y se abre mediante un actuador integrado, opcionalmente a través de varillas del lado de la máquina.
La boquilla de cierre de aguja OFS tipo NVP se utiliza para el procesamiento de termoplásticos y elastómeros termoplásticos.
Se controla la aguja de cierre mediante una palanca suspendida, que cierra y abre el flujo de manera controlada. El sistema está diseñado de tal manera que la boquilla se ve obligada automáticamente a abrirse en caso de una posible sobrepresión.
Opcionalmente, la boquilla también se puede controlar a través de una varilla del lado de la máquina.
Características
- Diseño modular y robusto
- Versión resistente al desgaste
- Operación simple
- Todas las piezas se pueden entregar individualmente.
- Se entrega incluyendo resistencia y termopar
- Diseño flexible y específico para el cliente
- Fácil de adaptar
- Adecuado para todas las máquinas de moldeo por inyección
- Diseño reológico óptimo
- Fácil de mantener
- Otras opciones son posibles, como Filtro, Mezclador, Consulta de posición del pistón. Geometría de cabeza estanca al plástico, Inyección precomprimida y mucho más
Su beneficio
- Evita que el plástico fluya hacia atrás
- Evita la formación de hilos
- Tiempos de ciclo más cortos (posibles movimientos paralelos, p. ej. Apertura de la herramienta durante la dosificación)
- Mayor fiabilidad del proceso
- Mejor homogeneización
- Precompresión del plástico fundido
- Inyección directa / inyección en el subdistribuidor
Dimensiones disponibles
La boquilla de cierre de aguja OFS tipo NVP está disponible de serie en 3 tamaños.
- Tipo NVPI Diámetro del tornillo hasta aprox. 40 mm
- Tipo NVPII Diámetro de aprox. 40-100 mm
- Tipo NVPIII Diámetro desde aprox. 100 mm

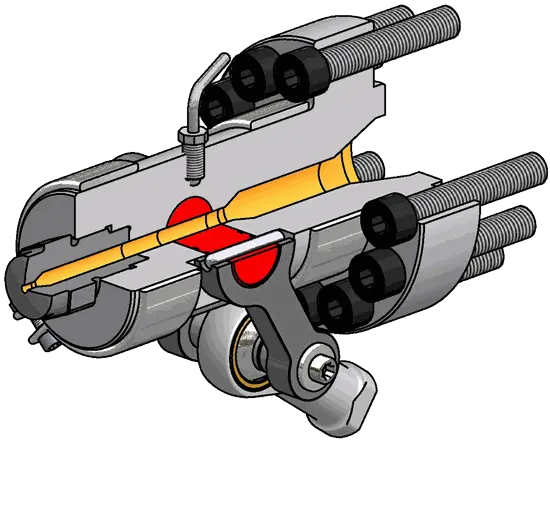

Boquillas de obturación OFS tipo BV por cierre de perno
La boquilla de cierre de perno es utilizada por neumática con brida o Cilindros hidráulicos o abiertos y cerrados en el lado de la máquina.
Áreas de aplicación:
Al controlar la separación del flujo, se pueden realizar tiempos de ciclo más cortos y evitar fugas de fusión incontroladas. La boquilla de cierre de pernos OFS se puede utilizar para procesar todos los termoplásticos. La tecnología de un solo canal evita la formación de capas y el efecto memoria. Debido al diseño reológicamente óptimo del canal de flujo, la boquilla también es adecuada para procesar plásticos sensibles al cizallamiento y a la fricción.
Ventajas
- Sin separación de la corriente de fusión por tecnología de un solo canal
- Sin efecto memoria
- Optimo para materiales sensibles al cizallamiento y a la fricción - diseño
- reológicamente óptimo
- Cambio de color y material fácil y rápido
- Tiempos de ciclo más cortos
- Dosificación con la boquilla levantada
- Mayor contrapresión posible - mejor homogeneización
- Separación definida del flujo terrestre
- Mayor fiabilidad del proceso
- Control integrado
- Retroadaptable a cualquier máquina de moldeo por inyección
- Fácil montaje y manejo
- Diseño específico del cliente y de la aplicación
- Todas las piezas están disponibles individualmente
- Se entrega en conjunto con resistencia y termopar
Boquilla tipo BV
Boquillas de obturación OFS de filtro tipo VSR
La boquilla de cierre de filtro OFS tipo VSR es una combinación de filtro y boquilla de cierre de aguja.
Se evita que la masa retroceda de vuelta después de completar el proceso de inyección. Dependiendo del diseño de la máquina de moldeo por inyección, la boquilla de cierre de filtro OFS tipo VSR se puede controlar hidráulica o neumáticamente. Debido al diseño reológico óptimo del elemento filtrante, los materiales reforzados también se pueden procesar fácilmente.
Peso de inyección
El posible peso de la inyección depende del material, el tamaño del filtro y el tiempo de inyección. Dependiendo del tamaño, se pueden procesar hasta 2.000 g (con un tamaño de filtro de S = 0,6 mm, material PS).
Limpieza: Fácil (vea el video)
Tamaños del filtro: Torpedos filtrantes con tamaños de filtro disponibles desde 0,25 mm en adelante.
Utilización
- Limpieza
- Fácil manejo (vea el video)
- Tamaños del filtro
- Torpedos filtrantes con tamaños de filtro disponibles desde 0,25 mm en adelante.
