Enchufes de Seguridad de Molde Smartflow®

Los interruptores de seguridad del molde Smartflow® verifican el retorno de la placa eyectora antes de cerrar el molde.

Instale el interior del alojamiento del eyector y el cable a los controles de la máquina.

Se puede montar en lugares donde el espacio es limitado.

Ahorre 1000 euros en reparaciones costosas de su molde

DESCARGAS DISPONIBLES

 Descarga catálogo Interruptores de protección del molde

Download Smartflow Colour Brochure (English)

Odoo - Prueba 3 a tres columnas





01. AHORRE 1000 EUROS EN REPARACIONES DE MOLDES

Previene daños en el retorno de la placa eyectora antes de cerrar el molde

02. FÁCIL DE INSTALAR

Coloque nuestro enchufe de seguridad del molde fácilmente.

03. MONTAJE EN LUGARES DE POCO ESPACIO



Odoo - Prueba 1 de tres columnas

Thinswitch® - El eyector de seguridad del molde

Características y Beneficios

  • Previene daños costosos en el molde.

  • Tamaño pequeño - 2.15 "Long. x 1.5" anchura x 0.18"espesor.

  • Se ajusta detrás de la placa eyectora. Requiere solo 2 agujeros de tornillo. Muy económico de instalar.

  • Vida mecánica de diez millones de ciclos.

  • Punto de funcionamiento ajustable.  Va a 250V AC.

  • 5 amperios resistivos, 4 amperios SPDT inductivo .

  • Aproximadamente 1,8 metros conductores de cable pelados y estañados.

  • Modelo de alta temperatura opcional - hasta 121C (Estándar 79.4 C)

  • Patente de Estados Unidos Nº 5.446.252

Nota * El Thinswitch está diseñado para encajar en el espacio estándar de las placas eyectoras  de 0.18 "de espesor. De lo contrario, puede ser necesario hacer un alojamiento especial.

Tipos disponibles

- BB-SW-T-222 - Thinswitch - Standard - 79.4 Degrees C

- BB-SW-HT-291 - Thinswitch - High Temperature - 121 Degrees C

Odoo - Prueba 2 a tres columnas

Thinswitch® - El eyector de seguridad del molde. Resistente a los líquidos

El interruptor Smartflow® Thinswitch® resistente a líquidos está diseñado para verificar el retorno de la placa eyectora en áreas donde ocasionalmente hay agua o aceite.

Ayuda a evitar el cierre accidental del molde en las aplicaciones de moldeo por inyección al proporcionar un interruptor de posición que está conectado al control de la inyectora.

El interruptor resistente a los líquidos utiliza las mismas ubicaciones de orificios de montaje que el interruptor Thinswitch® original.

El Thinswitch tiene una garantía de más de 10 millones de ciclos sin errores. Se pueden usar dos interruptores en serie para moldes más grandes para asegurar el retorno de la placa expulsora, evitando daños costosos en el molde.

Características y Beneficios

  • Previene daños costosos del molde.

  • Tamaño pequeño - 2.15 "Long. x 1.5" Ancho x 0.18" de espesor- Se ajusta detrás de la placa eyectora. Requiere sólo 2 agujeros de tornillo

  • Muy económico de instalar.

  • Vida mecánica de diez millones de ciclos.

  • Punto de funcionamiento ajustable 250V AC.

  • 5 amperios resistivos, 4 amperios SPDT inductivo.

  • Aproximadamente 1,8 m de cable pelados y estañados.

  • Modelo de alta temperatura opcional: hasta 121 ° C (estándar de 79.4 ° C)

  • Patente de Estados Unidos Nº 5.446.252

Nota * El Thinswitch está diseñado para encajar en el espacio estándar de las placas eyectoras de 0.18 "de espesor. De lo contrario, puede ser necesario crear un alojamiento especial.

Tipos disponibles

- BB-SW-T-222-LR - Thinswitch - Liquid Resistant - Standard - 79.4 Degrees C

- BB-SW-HT-291-LR - Thinswitch - Liquid Resistant - High Temperature - 121 Degrees C

Odoo - Prueba 3 a tres columnas

Thinswitch® - El eyector de seguridad del molde. Resistente a los líquidos

El interruptor Thinswitch® global (tamaño Euro 3 y 4 mm)

NUEVO PRODUCTO Smartflow® Global Thinswitch® ayuda a prevenir el cierre accidental de moldes por inyección al verificar el retorno de la placa eyectora.

El Global Thinswitch está diseñado para su uso en moldes de inyección de 3 mm o 4 mm de alto, y donde hay agua o aceite. Un recubrimiento de poliuretano cubre el resorte del actuador, protegiendo los contactos internos del interruptor de oro de la contaminación ambiental.

Un soporte de montaje especial ayuda a la instalación desde el borde del molde. El soporte permite a los moldeadores deslizar el interruptor Thinswitch® en su lugar sin desmontar el molde o usar tornillos para mantener el interruptor en su lugar.

Características y Beneficios

  • Se ajusta detrás de la placa eyectora. Garantizado para más de 14 millones de ciclos de vida.

  • Muy económico de instalar.

  • Requiere solo 2 agujeros de tornillo Temperatura estándar de 80 ° C (176 ° F)

  • Accesorios de montaje incluidos: M3 x 5 tornillos y soporte.

  • Previene daños costosos en el molde.

  • Sólo 3 mm de espesor (4 mm con espaciador)

  • Se puede usar un espaciador de 1 mm (incluido) en moldes con botones de apoyo de 4 mm.

  • El diseño de 3 mm de grosor encaja perfectamente detrás de la placa expulsora entre los botones de apoyo.

  • Actuación ajustable entre 3,2 mm y 4 mm desde la base del interruptor (excluye el espaciador)

Tipos disponibles

- BB-SW-TW222-LR - Thinswitch - Global - Liquid Resistant - 79.4 Degrees C

Odoo - Prueba 3 a tres columnas

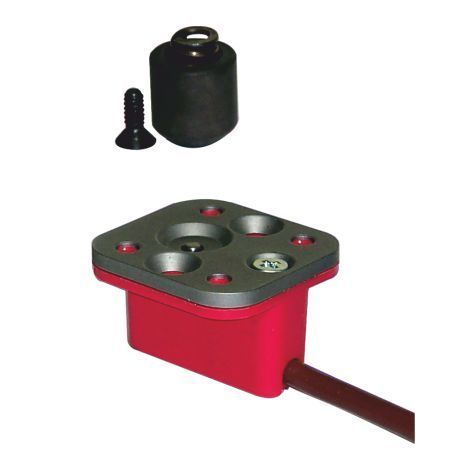

Interruptor de Seguridad Smartlock® con Retén Deslizante

El interruptor de retención y límite de deslizamiento SMARTLOCK® está diseñado para inyectores, proporciona más retención de deslizamiento en un paquete único.

La función de bloqueo SMARTLOCK® evita el movimiento prematuro del deslizamiento durante la expulsión de la pieza moldeada mientras el interruptor SPDT se activa simultáneamente.

 Características y Beneficios

  • La función de bloqueo SMARTLOCK® evita el movimiento prematuro del deslizamiento durante la expulsión de la pieza moldeada mientras el interruptor SPDT se activa simultáneamente.

  • El retenedor de deslizamiento y el interruptor de límite SMARTLOCK® se han testado para más  de 10 millones de ciclos sin fallos.

  • Se pueden usar dos o más interruptores para moldes más grandes, o moldes con múltiples guías.

  • El aumento de la seguridad y la prevención de daños en el molde resultan cuando el retenedor de deslizamiento SMARTLOCK® y el interruptor de límite se instalan en un molde. Un tornillo de captura mantiene el émbolo en su lugar.

  • Fuerza de retención de 27 libras: ajustable para un funcionamiento óptimo.

  • La clasificación de temperatura estándar de 79.4ºC permite la instalación en la mayoría de las aplicaciones de moldeo.

  • La unidad de alta temperatura de 121ºC brinda flexibilidad de aplicación adicional.

  • Los cables pelados y estañados de 6 pies hacen que el interruptor esté listo para instalar sin modificaciones.

  • Los tornillos de montaje y las bridas de alambre incluidos ayudan a instalar el interruptor SMARTLOCK® de manera clara y fácil.

  • Patente de Estados Unidos Nº 6.126.429

Modo de montaje

Instalado en la corredera, el émbolo se mueve hacia un hueco en la placa de bloqueo del conjunto del interruptor, que se instala en la placa de molde.

El actuador del interruptor, ubicado en la parte inferior del hueco, cierra los contactos normalmente abiertos del interruptor cuando el émbolo está sentado en el hueco de la placa de bloqueo.

Cuando la fuerza de separación se aplica a la corredera, el bloqueo se libera y el interruptor vuelve a su estado normal.

Tipos disponibles

- BB-SW-SL-222-CP - SMARTLOCK Slide Retainer & Limit Switch & Captive Plunger - 79.4ºC

- BB-SW-SL-291-CP - SMARTLOCK Slide Retainer & Limit Switch & Captive Plunger - Temp. 121ºC

Pulse aquí para ver Precios y tipos disponibles de los Enchufes de Seguridad de Molde Smartflow®
