Caudalímetro acero inoxidable Smartflow®


Los colectores o flujómetros de acero inoxidable Smartflow están hechos para durar. Construcción soldada a mano y componentes de alta calidad crean un producto fiable para aplicaciones exigentes.

Colectores de acero inoxidable se usan en industrias como la militar, aeroespacial, semiconductores, plásticos, extrusion, y mucho más.

Los colectores de acero inoxidable Smartflow están disponibles en tamaños estándar y personalizados. Si no tenemos lo que necesita, póngase en contacto con nosotros con su concepto, boceto o dibujo detallado.

Los colectores de Smartflow son la plataforma de control de las líneas de agua de enfriamiento de procesos industriales. Los medidores de flujo, reguladores de flujo, válvulas de bola, accesorios de desconexión rápida y otros se pueden agregar a los colectores para mejorar la funcionalidad y el control del proceso. Los colectores son 100% verificados contra fugas para garantizar la calidad antes del envío.

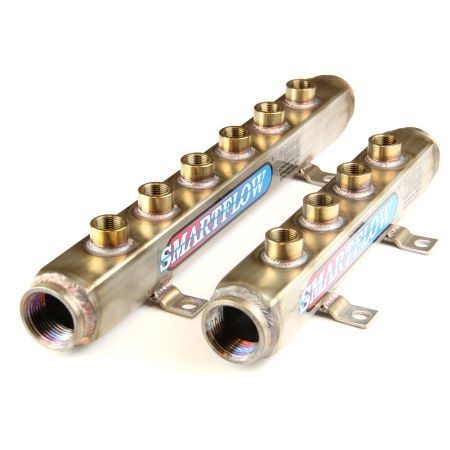

Colectores con puertos convencionales

Los colectores con puertos convencionales tienen una construcción mas robusta con acoples soldadas a la tubería para cada puerto. Estos se recomiendan cuando hay varios cambios en los accesorios o acoplamientos. Otros tamaños de las conexiónes de entrada y los puertos están disponibles en colectores personalizadas. Por favor llámenos o envíe un correo electrónico para más información.

Tamaños de entrada: 3/4", 1", 1-1/4", 1-1/2", 2" NPT o BSP Tamaños de puertos: 1/8", 1/4", 3/8", 1/2", 3/4" NPT o BSP

Colectores con puertos de perfil bajo

Los colectores con puertos de perfil bajo son una opción más economica. Puertos de NPT se forman en el tubería. Roscas inglesas no están disponibles. Estos se recomiendan cuando las válvulas de bola o accesorios serán instalados de forma permanente en los puertos sin cambios en el futuro.

Tamaños de entrada: 1", 1-1/2" NPT o BSP Tamaños de puertos: 1/4", 3/8", 1/2" NPT solamente, puertos internos

  • Temperatura máx. de funcionamiento de 250°F/121°C para flexibilidad de aplicación

  • Presión máx. de funcionamiento de 250 psi para líquidos

  • Compatibile químicamente

  • Resistente a la corrosión

  • 100% verificados contra fugas

  • Tapón de extremo de latón incluido (NPT solamente)

  • Soportes de montaje integrales para la estabilidad

  • Muchos tamaños en inventario para la entrega rápida

  • Diseños personalizados disponibles

  • Válvulas de bola, medidores de flujo, reguladores de flujo y accesorios pueden ser instalados para adaptarse a aplicaciones específicas.

Datos CAD 3D


Los datos CAD 3-D para colectores están disponibles en la mayoría de formatos: para descargar los CAD pulse AQUI


CATÁLOGOS DISPONIBLES

Caudalímetro acero inoxidable Smartflow® - Catálogo


 Caudalímetro acero inoxidable Smartflow® alta presión y temperatura - Catálogo

Smartflow® - Catálogo general




01. Compatibilidad química, Construcción de acero inoxidable 304



02. Resistente a la corrosión, a Prueba de fugas
03. Válvulas de bola y medidores de flujo opcionales
Odoo - Prueba 1 de tres columnas

Caudalímetro acero inoxidable Smartflow®

Tipos disponibles

  • BB-S-08BSS-04-3B-2-A - 1" Stainless Steel Manifold (304) - 4 Ports x 3/8" - BSP(P) Centre Ports

  • BB-S-08BSS-04-4B-2-A - 1" Stainless Steel Manifold (304) - 4 Ports x 1/2" - BSP(P) Centre Ports

  • BB-S-08BSS-06-3B-2-A - 1" Stainless Steel Manifold (304) - 6 Ports x 3/8" - BSP(P) Centre Ports

  • BB-S-08BSS-06-4B-2-A - 1" Stainless Steel Manifold (304) - 6 Ports x 1/2" - BSP(P) Centre Ports

  • BB-S-08BSS-08-3B-2-A - 1" Stainless Steel Manifold (304) - 8 Ports x 3/8" - BSP(P) Centre Ports

  • BB-S-08BSS-08-4B-2-A - 1" Stainless Steel Manifold (304) - 8 Ports x 1/2" - BSP(P) Centre Ports

  • BB-S-08BSS-10-3B-2-A - 1" Stainless Steel Manifold (304) - 10 Ports x 3/8" - BSP(P) Centre Ports

  • BB-S-08BSS-10-4B-2-A - 1" Stainless Steel Manifold (304) - 10 Ports x 1/2" - BSP(P) Centre Ports

  • BB-S-08BSS-12-3B-2-A - 1" Stainless Steel Manifold (304) - 12 Ports x 3/8" - BSP(P) Centre Ports

  • BB-S-08BSS-12-4B-2-A - 1" Stainless Steel Manifold (304) - 12 Ports x 1/2" - BSP(P) Centre Ports

  • BB-S-12BSS-04-3B-2-A - 1-1/2" Stainless Steel Manifold (304) - 4 Ports x 3/8" - BSP(P) Centre Ports

  • BB-S-12BSS-04-4B-2-A - 1-1/2" Stainless Steel Manifold (304) - 4 Ports x 1/2" - BSP(P) Centre Ports

  • BB-S-12BSS-06-3B-2-A - 1-1/2" Stainless Steel Manifold (304) - 6 Ports x 3/8" - BSP(P) Centre Ports

  • BB-S-12BSS-06-4B-2-A - 1-1/2" Stainless Steel Manifold (304) - 6 Ports x 1/2" - BSP(P) Centre Ports

  • BB-S-12BSS-08-3B-2-A - 1-1/2" Stainless Steel Manifold (304) - 8 Ports x 3/8" - BSP(P) Centre Ports

  • BB-S-12BSS-08-4B-2-A - 1-1/2" Stainless Steel Manifold (304) - 8 Ports x 1/2" - BSP(P) Centre Ports

  • BB-S-12BSS-10-3B-2-A - 1-1/2" Stainless Steel Manifold (304) - 10 Ports x 3/8" - BSP(P) Centre Ports

  • BB-S-12BSS-10-4B-2-A - 1-1/2" Stainless Steel Manifold (304) - 10 Ports x 1/2" - BSP(P) Centre Ports

  • BB-S-12BSS-12-3B-2-A - 1-1/2" Stainless Steel Manifold (304) - 12 Ports x 3/8" - BSP(P) Centre Ports

  • BB-S-12BSS-12-4B-2-A - 1-1/2" Stainless Steel Manifold (304) - 12 Ports x 1/2" - BSP(P) Centre Ports

Odoo - Prueba 1 de tres columnas

Caudalímetro de alta presión y temperatura de acero inoxidable Smartflow®

Los colectores y montajes de alta presión y temperatura Smartflow están diseñados para su uso en sistemas de enfriamiento por agua o aceite caliente:

Sistemas de enfriamiento de agua caliente a presion a 450°F (232°C), 450psi (31bar)

Sistemas de enfriamiento de aceite caliente a 600°F (315°C), 100psi (6.9bar)

Los colectores Smartflow son ideales para la conexión a unidades de control de temperatura en un entorno de moldeo por inyección. Los colectores están disponibles con tamaños de entrada de 1" y 1-1/2" (solo un extremo) y puertos de 1/2". Los medidores de flujo y reguladores opcionales están fabricados en acero inoxidable con sellos de alta temperatura para un obtener funcionamiento sin corrosión y una larga vida útil sin problemas.

Características y beneficios:

  • resistente de corrosión

  • 100% verificados contra fugas

  • Agregue medidores/reguladores de flujo opcionales (6 gpm o 22 lpm), 1/2" solamente, para un control preciso del proceso



Pulse aquí para ver Precios y Tipos disponibles de los

Caudalímetros acero inoxidable Smartflow®
