Atemperadores/Termorreguladores

Nuestros atemperadores ATMTR smart series es el nuevo estándar en la tecnología de atemperación para el moldeo por inyección de plástico.

Nuestros termorreguladores están preparados para trabajar en la industria 4.0

Son dos las familias de atemperadores disponibles:

Agua de 25°C hasta 180°C con potencias de calefacción de 3 a 72kw.
Aceite hasta 300°C con potencias de calefacción de 6 a 72kw.

Trabajar con agua ofrece ventajas especialmente a altas temperaturas, su rendimiento en la transferencia de calor mucho mejor que el aceite. También ventajas desde un punto de vista ecológico.

Trabajar con aceite hasta 300°C es necesario cuando la temperatura de trabajo ha de ser superior a los 180ºC que ofrecemos con los equipos de agua.

A diferencia del agua el aceite tiene mucha más estabilidad térmica.

Los componentes de alta calidad, resistentes a la corrosión, ofrecen un funcionamiento con muy poco desgaste, fiabilidad y bajo mantenimiento para el control de la temperatura durante la inyección.

DESCARGAS DISPONIBLES

Atemperadores agua 90ºC/aceite 200ºC - catálogo

Atemperadores - catálogo

Catálogo general Fratelli Virginio

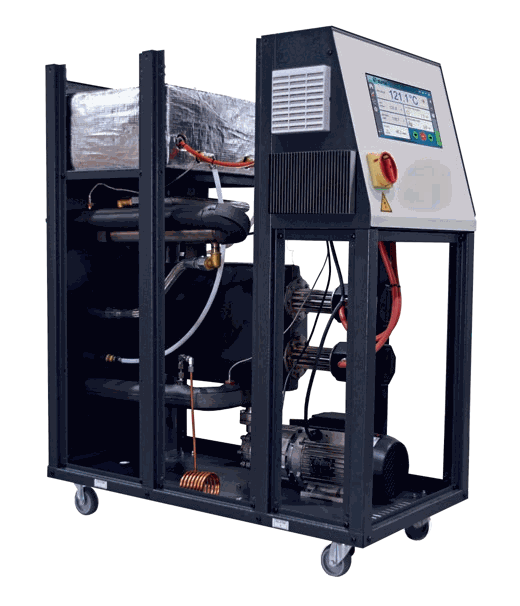

Detalle interno del equipo

01. Disponemos de atemperadores de agua de 25ºC hasta 180ºC y de aceite hasta 300ºC

02. poco desgaste, fiabilidad y bajo mantenimiento para el control de la temperatura durante la inyección

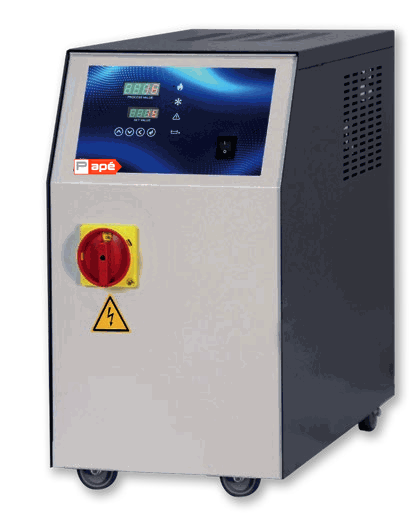

Atemperadores de agua 90ºC - Depósito abierto

ATEMPERADOR ATMTR SMART AGUA 90ºC - depósito 12 lit. - bomba estándar 60 lit/min. 3,8 bar - 380V/3/50 Hz

Características técnicas:

Control electrónico PID de la temperatura en calefacción y refrigeración
Bomba, posibilidad de trabajar en presión y depresión
Detección rotura mangueras de proceso
Control rotura de termopar
Depósito y resistencias fabricados en acero inoxidable
Sistema de refrigeración indirecto
Sensor de nivel por electrodo
Carga de agua automática
Termostato de seguridad
Alarma acústica

Tipos disponibles

AT-TM 12-90 P3: TCU agua 3 kW
AT-TM 12-90 P6: TCU agua 6 kW
AT-TM 12-90 P9 TCU agua 9 kW

Equipamiento estándar del equipo

Termostato de seguridad
Alarma acústica
Cable de alimentación eléctrica
Depósito en acero inoxidable
Resistencias en acero inoxidable
Sensor de nivel en acero inoxidabe
Termopar en acero inoxidable

Opciones

Interface TTY 20mA / RS485

Input/Output temperature 4...20mA
Relés de estado sólido
Transductor de presión
Lectura de caudal
Bomba max. 60 lit/min. max 5,8 bar (sustitución)
Vaciado del molde
By pass
Manómetro
Intercambiador de 20 placas (sustitución)
Intercambiador de 40 placas (sustitución)
Termopar en el retorno
Bomba max. 60 lit/min. max 3,8 bar en acero inoxidable (sustitución)
Bomba max. 60 lit/min. max 5,8 bar en acero inoxidable (sustitución)

ATEMPERADOR ATMTR SMART AGUA 90ºC - depósito 20 lit. - bomba estándar 60 lit/min. 3,8 bars - 380V/3/50 Hz

Características técnicas:

Control electrónico PID de la temperatura en calefacción y refrigeración
Bomba, posibilidad de trabajar en presión y depresión
Detección rotura mangueras de proceso
Control rotura de termopar
Depósito y resistencias fabricados en acero inoxidable
Sistema de refrigeración indirecto
Sensor de nivel por electrodo
Carga de agua automática
Termostato de seguridad
Alarma acústica

Tipos disponibles

AT-TM 20-90 P6 TCU agua 6 kW
AT-TM 20-90 P9 TCU agua 9 kW
AT-TM 20-90 P12 TCU agua 12 kW
AT-TM 20-90 P18 TCU agua 18 kW

Equipamiento estándar del equipo

Relés de estado sólido
Termostato de seguridad
Alarma acústica
Cable de alimentación eléctrica
Depósito en acero inoxidable
Resistencias en acero inoxidable
Sensor de nivel en acero inoxidabe
Termopar en acero inoxidable

Opciones

Interface TTY 20mA / RS485
Input/Output temperature 4...20mA
Transductor de presión
Lectura de caudal hasta 85 lit/min
Bomba max. 60 lit/min. max 5,8 bar (sustitución)
Bomba max. 70 lit/min. max 5,8 bar (sustitución)
Vaciado del molde
By pass
Manómetro
Intercambiador de 20 placas (sustitución)
Intercambiador de 40 placas (sustitución)
Termopar en el retorno

ATEMPERADOR ATMTR SMART AGUA 90ºC - depósito 35 lit. - bomba standard 60 lit/min. 3,8 bars - 380V/3/50 Hz

Características técnicas:

Control electrónico PID de la temperatura en calefacción y refrigeración
Bomba, posibilidad de trabajar en presión y depresión
Detección rotura mangueras de proceso
Control rotura de termopar
Depósito y resistencias fabricados en acero inoxidable
Sistema de refrigeración indirecto
Sensor de nivel por electrodo
Carga de agua automática
Termostato de seguridad
Alarma acústica

Tipos disponibles

AT-TM 35-90 P18 TCU agua 18 kW
AT-TM 35-90 P24 TCU agua 24 kW
AT-TM 35-90 P30 TCU agua 30 kW

Equipamiento estándar del equipo

Relés de estado sólido
Termostato de seguridad
Alarma acústica
Cable de alimentación eléctrica
Depósito en acero inoxidable
Resistencias en acero inoxidable
Sensor de nivel en acero inoxidabe
Termopar en acero inoxidable

Opciones

Interface TTY 20mA / RS485
Input/Output temperature 4...20mA
Transductor de presión
Lectura de caudal para bombas hasta 60 lit/min
Lectura de caudal para bombas hasta 85 lit/min
Lectura de caudal para bombas hasta 200 lit/min
Bomba max. 60 lit/min. max 5,8 bar (sustitución)
Bomba max. 70 lit/min. max 5,8 bar (sustitución)
Bomba max. 200 lit/min. max 5,8 bar (sustitución)
Vaciado de molde para bombas 60 lit/min

Vaciado de molde para bombas 200 lit/min
By pass
Manómetro
Intercambiador de 20 placas (sustitución)
Intercambiador de 40 placas (sustitución)
Kit intercambiador de 235 kw solo para equipos con bomba 200 lit/min (substitución serpentÍn). Intercambiador Swep B12MTx30 4x11/4" + electroválvula 1"+ latiguillos WF20 x 400 WF20 x 600
Termopar en el retorno

Atemperadores de agua 90ºC/120ºC - Agua presurizada de refrigeración directa

ATEMPERADOR ATMTR SMART AGUA 90ºC - bomba standard 200 lit/min. 2,3 bars - 380V/3/50 Hz

Características técnicas:

Control electrónico PID de la temperatura en calefacción y refrigeración
Bomba, posibilidad de trabajar en presión y depresión
Detección rotura mangueras de proceso
Control rotura de termopar
Depósito y resistencias fabricados en acero inoxidable
Sistema de refrigeración indirecto
Sensor de nivel por electrodo
Carga de agua automática
Termostato de seguridad
Alarma acústica

Tipos disponibles

AT-TM 90 D9 TCU agua refrigeración directa 90ºC 9 kW
AT-TM 90 D16 TCU agua refrigeración directa 90ºC 16 kW

Equipamiento estándar del equipo

Relés de estado sólido
Termostato de seguridad
Manómetro
By pass
Alarma acústica
Cable de alimentación eléctrica
Depósito en acero inoxidable
Resistencias en acero inoxidable
Sensor de nivel en acero inoxidabe
Termopar en acero inoxidable

Opciones

Interface TTY 20mA / RS485
Input/Output temperature 4...20mA
Transductor de presión
Lectura de caudal
Termopar en el retorno

ATEMPERADOR ATMTR SMART AGUA 120ºC - bomba standard 200 lit/min. 2,3 bars - 380V/3/50 Hz

Características técnicas:

Control electrónico PID de la temperatura en calefacción y refrigeración
Bomba, posibilidad de trabajar en presión y depresión
Detección rotura mangueras de proceso
Control rotura de termopar
Depósito y resistencias fabricados en acero inoxidable
Sistema de refrigeración indirecto
Sensor de nivel por electrodo
Carga de agua automática
Termostato de seguridad
Alarma acústica

Tipos disponibles

AT-TM 120 D9 TCU agua refrigeración directa 120ºC 9 kW
TM 120 D16 TCU agua refrigeración directa 120ºC 16 kW

Equipamiento estándar del equipo

Relés de estado sólido
Termostato de seguridad
Manómetro
By pass
Alarma acústica
Cable de alimentación eléctrica
Depósito en acero inoxidable
Resistencias en acero inoxidable
Sensor de nivel en acero inoxidabe
Termopar en acero inoxidable

Opciones

Interface TTY 20mA / RS485
Input/Output temperature 4...20mA
Transductor de presión
Lectura de caudal
Termopar en el retorno

Atemperadores de agua 90ºC/120ºC - Agua presurizada de refrigeración indirecta

ATEMPERADOR ATMTR SMART AGUA 140 o 150°C - Bomba 200 lit/min 2,3 bar para 140ºC y bomba magnética 40 lit/min. 5 bars para 150ºC

Características técnicas:

Control electrónico PID de la temperatura en calefacción y refrigeración
Bomba, posibilidad de trabajar en presión y depresión
Detección rotura mangueras de proceso
Control rotura de termopar
Depósito y resistencias fabricados en acero inoxidable
Sistema de refrigeración indirecto
Sensor de nivel por electrodo
Carga de agua automática
Termostato de seguridad
Alarma acústica

Tipos disponibles

AT-TM 140 IN 9 TCU agua refrigeración indirecta 140ºC 9 kW
AT-TM 150 IN9 TCU agua refrigeración indirecta 150ºC 9 kW
AT-TM 150 IN16 TCU agua refrigeración indirecta 150ºC 16 kW

Equipamiento estándar del equipo

Relés de estado sólido
Termostato de seguridad
Manómetro
By pass
Alarma acústica
Cable de alimentación eléctrica
Depósito en acero inoxidable
Resistencias en acero inoxidable
Sensor de nivel en acero inoxidabe
Termopar en acero inoxidable

Opciones

Interface TTY 20mA / RS485
Input/Output temperature 4...20mA
Transductor de presión
Lectura de caudal
Bomba magnética 60 lit/min 6 bar (solo para TM 150 )
Intercambiador de 20 placas (sustitución del estándar)
Intercambiador de 40 placas (sustitución del estándar)
Termopar en el retorno

ATEMPERADOR ATMTR SMART AGUA 160°C - Bomba standard 60 lit/min. 6 bars - 380V/3/50 Hz

Características técnicas:

Control electrónico PID de la temperatura en calefacción y refrigeración
Bomba, posibilidad de trabajar en presión y depresión
Detección rotura mangueras de proceso
Control rotura de termopar
Depósito y resistencias fabricados en acero inoxidable
Sistema de refrigeración indirecto
Sensor de nivel por electrodo
Carga de agua automática
Termostato de seguridad
Alarma acústica

Tipos disponibles

AT-TM 160 IN9 TCU agua refrigeración indirecta 160ºC 9 kW

Equipamiento estándar del equipo

Relés de estado sólido
Termostato de seguridad
Manómetro
By pass
Alarma acústica
Cable de alimentación eléctrica
Depósito en acero inoxidable
Resistencias en acero inoxidable
Sensor de nivel en acero inoxidabe
Termopar en acero inoxidable

Opciones

Interface TTY 20mA / RS485
Input/Output temperature 4...20mA
Transductor de presión
Lectura de caudal
Bomba magnética 60 lit/min 6 bar (solo para TM 150 )
Intercambiador de 20 placas (sustitución del estándar)
Intercambiador de 40 placas (sustitución del estándar)
Termopar en el retorno

Atemperadores de Aceite 200ºC

ATEMPERADOR ATMTR SMART Aceite max. 200°C - depósito 20 lit. - Bomba standard 60 lit/min. 3,8 bars - 380v/3/50Hz

Características técnicas:

Control electrónico PID de la temperatura en calefacción y refrigeración
Bomba, posibilidad de trabajar en presión y depresión
Detección rotura mangueras de proceso
Control rotura de termopar
Depósito y resistencias fabricados en acero inoxidable
Sistema de refrigeración indirecto
Sensor de nivel por electrodo
Carga de agua automática
Termostato de seguridad
Alarma acústica

Tipos disponibles

AT-TM 20-200 P6 TCU aceite 6 kW
AT-TM 20-200 P9 TCU aceite 9 kW

Equipamiento estándar del equipo

Relés de estado sólido
Termostato de seguridad
Alarma acústica
Cable de alimentación eléctrica
Depósito en acero inoxidable
Resistencias en acero inoxidable
Sensor de nivel en acero inoxidabe
Termopar en acero inoxidable

Opciones

Interface TTY 20mA / RS485
Input/Output temperature 4...20mA
Transductor de presión
Lectura de caudal para bombas hasta 60 lit/min
Lectura de caudal para bombas hasta 70 lit/min
Bomba max. 60 lit/min. max 5,8 bar (sustitución)
Bomba max. 70 lit/min. max 5,8 bar (sustitución)
By pass
Manómetro
Termopar en el retorno

ATEMPERADOR ATMTR SMART - Aceite max. 200°C - depósito 35 lit. - Bomba standard 60 lit/min. 3,8 bars - 380v/3/50Hz

Características técnicas:

Control electrónico PID de la temperatura en calefacción y refrigeración
Bomba, posibilidad de trabajar en presión y depresión
Detección rotura mangueras de proceso
Control rotura de termopar
Depósito y resistencias fabricados en acero inoxidable
Sistema de refrigeración indirecto
Sensor de nivel por electrodo
Carga de agua automática
Termostato de seguridad
Alarma acústica

Tipos disponibles

AT-TM 35-200 P18 TCU aceite 18 kW
AT-TM 35-200 P24 TCU aceite 24 kW
AT-TM 35-200 P30 TCU aceite 30 kW

Equipamiento estándar del equipo

Relés de estado sólido
Termostato de seguridad
Alarma acústica
Cable de alimentación eléctrica
Depósito en acero inoxidable
Resistencias en acero inoxidable
Sensor de nivel en acero inoxidabe
Termopar en acero inoxidable

Opciones

Interface TTY 20mA / RS485
Input/Output temperature 4...20mA
Transductor de presión
Lectura de caudal para bombas hasta 60 lit/min
Lectura de caudal para bombas hasta 70 lit/min
Lectura de caudal para bombas hasta 200 lit/min
Bomba max. 60 lit/min. max 5,8 bar (sustitución)
Bomba max. 70 lit/min. max 5,8 bar (sustitución)
Bomba max. 200 lit/min. max 5,8 bar (sustitución)
By pass
Manómetro
Termopar en el retorno

Para ver el resto de la gama descargar el catálogo general

DESCARGAS DISPONIBLES

Atemperadores - catálogo

Pulse aquí para ver Precios y Tipos disponibles de

los Atemperadores

PRECIOS Y TIPOS DISPONIBLES
